作者：【友盟+】高级无线开发工程师 吴玉强、王飞
Tip：纯技术男撰稿，4000字，速读5分钟，消化2小时，开始脑暴吧~
为了确保 SDK 线上运行的稳定性，我们需要在开发后进行 SDK 测试，而为了提高测试效率，而且在拓展新项目的同时能兼顾已有项目的稳定性，在有限的资源内解放测试人员到更紧急的项目中来，就需要一个自动化工具来完成工作。
【友盟+】首创自动化工具，能够自动传不同参数、抓取输出数据，并自动验证数据准确性，输出结果，保障项目顺利稳定发布。
相对 App 的测试方案，市面上已经有非常多且成熟的 UI 级别的自动化测试框架，却鲜有针对 SDK 提供的自动化测试方案，原因是 SDK 属于为 App 提供服务的“插件”。一个 App 可接入一到多个 SDK 在内，而在项目中模块化是非常普遍的架构，所以 SDK 是针对细分功能提供服务的组件，有的提供数据服务、地图服务或节省开发成本的组件等等，这只能 SDK 开发者根据功能自行完成测试。
本篇说明的 SDK 测试方案是针对数据服务的 SDK 功能覆盖，皆包含 SDK 的 API、网络数据及缓存相关的逻辑测试，即非UI的纯数据逻辑的覆盖。
本篇是自动化测试基础上的延伸，相对安卓系统可以便利的通过 adb 指令控制如App安装、卸载、退出应用等“系统”级操作，iOS 在控制 App 层面上只能通过一些间接的手段完成上面几点需求，为了易于维护，在控制器中以有限状态机模式进行了构造，以便于后续增加更多的操作状态和测试用例。

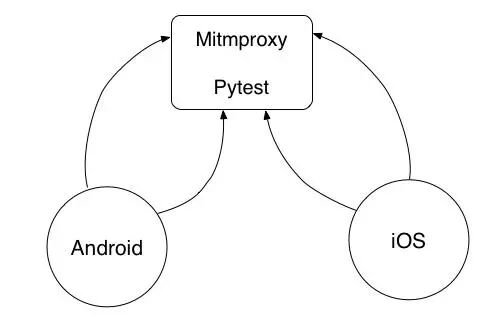

整个测试流程就如下面描述的有向图，以 Pytest 驱动客户端执行任务，然后将客户端输出的请求数据进行截取处理，而后验证是否通过测试用例。
![]()

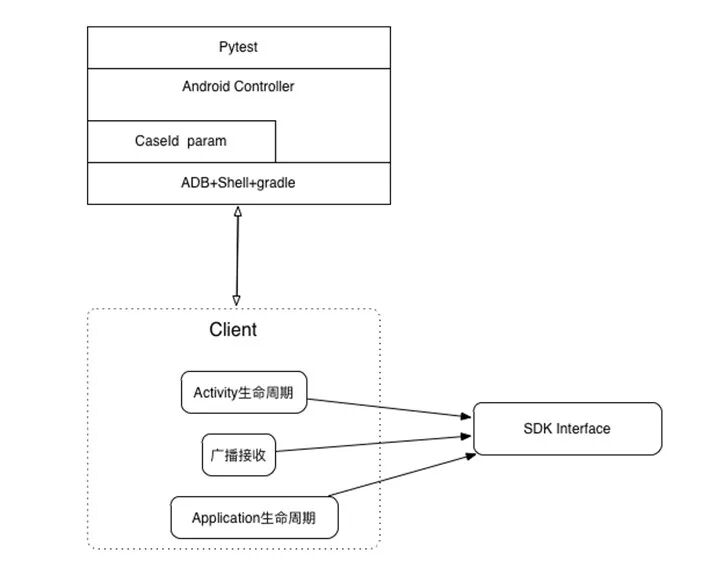

Android可以使用adb命令与app进行数据上的通信，如发送广播，启动Activity等。同时也可以使用shell命令对配置文件进行修改，再进行gradle编译，实现对app级别参数的修改，从而完成不同参数对app程序影响的验证。
![]()

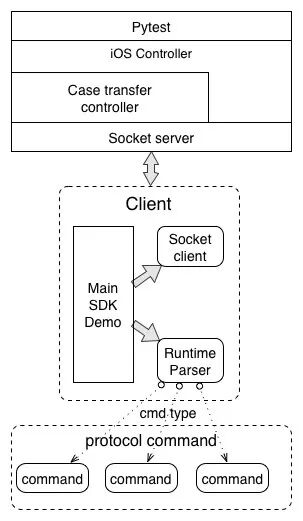

iOS由于系统特性，无法如安卓系统灵活运用系统命令来操作 App 或 SDK，所以以一个 Socket 连接 Server 端进行通信。
另外在 iOS 系统上又可利用 Runtime 的特性，将传输的字符串转化为 API 调用，这样做的好处是将 Socket 模块和 Runtime 解析模块编入应用中就无需再次打包，只需 Python 端编好代码和测试 case，所有的功能调用都由两端约定的协议解析执行即可。
![]()

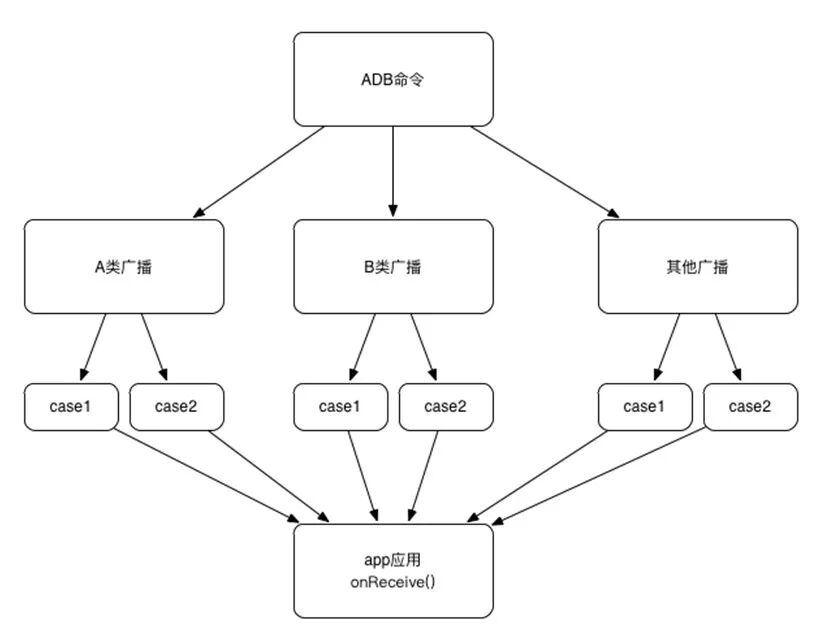

对于集成SDK的app，如果需要在App运行时，触发一个行为，可以通过广播来实现。可以根据action name完成对行为类型的分类，根据caseid完成对行为的区分。如下图所示：
![]()
根据上图示例如下：
os.system( "adbshell am broadcast -a com.umeng.auto.track --es param \"" + str(es) + "\" --ei caseId " + bytes(ei))
其中com.umeng.auto.track为广播的action name用以区分类别；
ei为一个int数，相当于图中的caseid；
es为参数内容，参数的协议可以自由定义，建议使用json类型，方便对不同类型的数据进行处理
这样，我们只需要在广播中以ei写一个switch语句，执行不同的行为，如果测试不同参数的效果，可以使用es传递内容。

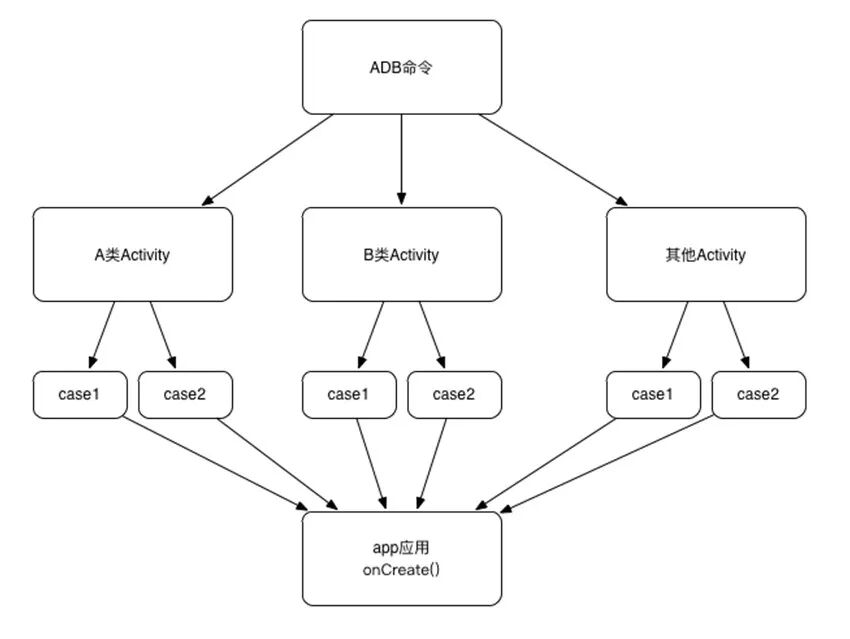

如果使用广播，是没办法绑定生命周期，即如果SDK需要在Activity的onCreate()中进行一些类初始化操作，是没法进行控制的。所以对于这种情况就需要使用adb命令中的启动Activity命令，基本流程与广播类似，但是caseid的处理在onCreate()中：
![]()
根据上图示例如下：
os.system("adb shell am start -n " + self.pkgname + "/." + activity + " --es param \"" + str(es) + "\" --ei caseId " + bytes(ei))
其中pkgname为包名，activity为activity的名字es为需要传入的内容，ei为一个int数，即caseId。与广播方式类似，只是将switch放到了onCreate中，根据ei和es进行相应的操作。
以上说的两种方式几乎可以涵盖SDK测试的部分case，但是对于部分SDK，初始化需要在程序一启动的Application中执行，这时上面的两种方式显然满足不了需求。

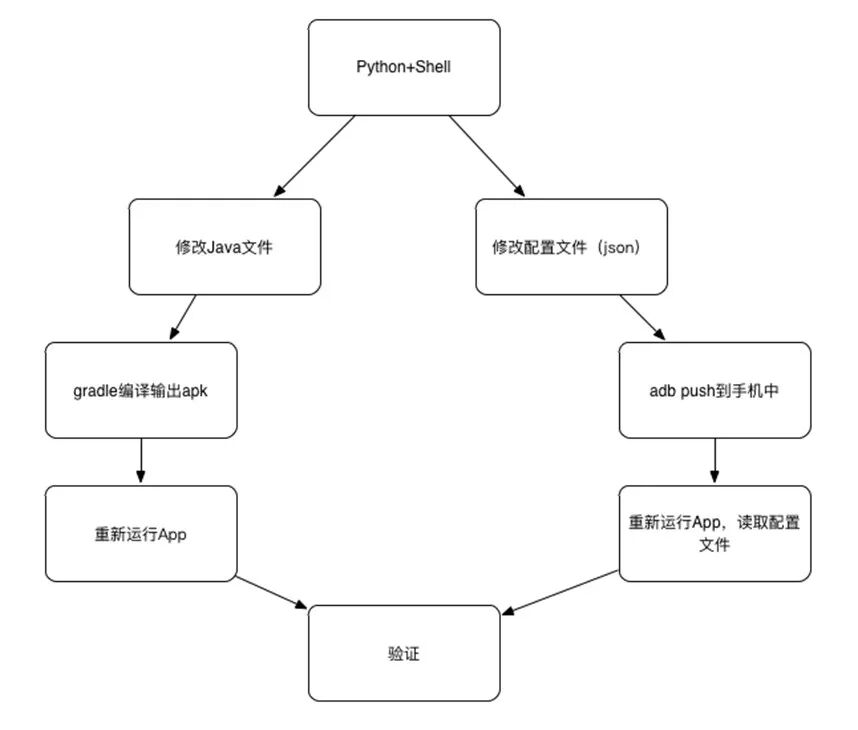

这时有两套方案可以应对。如下图所示：
![]()
二次编译
如上图所示，左边的部分，我们可以通过修改Java文件完成对Appliction中内容的修改，如在Application中会有一些静态常量，使用python修改java文件中的常量，并重新运行：
defchangeConstant(self, source,des):
path =os.path.join(os.path.dirname(sys.path[0]), 'autotestAndroid')
gradle_path= os.path.join(path,'app','src','main','java','deep','autotest','utils','Constant.java')
print'-----gradle_path----',gradle_path
if os.path.exists(gradle_path):
build_file = open(gradle_path, 'r+')
lines =build_file.readlines()
for i in range(len(lines)):
line = lines[i]
if' '+source in line:
arr = line.split('=')
line = arr[0]+ '='+des+";\n"
lines[i] = line
build_file = open(gradle_path, 'w+')
build_file.writelines(lines)
p =buildprocess.CompileProcess(path)
p.start()
else:
print'nonono='+ gradle_path
使用这种方式的好处是：
• 可以直接修改Application中的常量，如AppKey等，不用管是否执行了Application的onCreate()
• 不用考虑外设情况
• 同样适配对AndroidManifest.xml的测试
缺点是：
• 需要绑定工程路径
• 文件内容类型较多，容易出错，代码不具备通用性，有一定的二次开发难度
• 需使用gradle重新编译，如工程较大，耗时较长
配置文件：
除了上述方法，也可以在Application中读取一个SD卡配置文件，根据配置文件的协议进行对应的操作。每次只需更改配置文件的内容，并通过adb push放入SD卡指定路径中，然后重启App即可。
这样做的好处是：
• 配置文件的协议可以随意定义，更灵活
• 配置文件可以使用json格式，修改更简单
• 只需推到SD卡，耗时更少
• 不需要绑定工程路径
缺点是：
• 只能在Application的onCreate之后进行，局限性较大。
• 依赖外设SD卡
• AndroidManifest的测试无法使用。

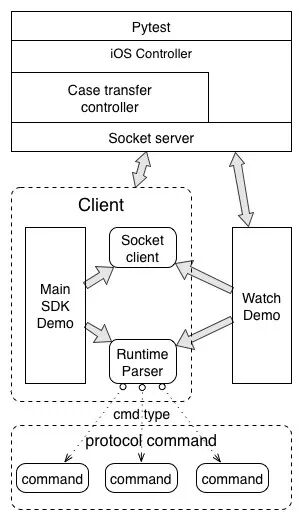

如「iOS端测试框架」所见，此时进行通信只有一个应用，这个应用就是我们用来测试 SDK 的 Demo，通过这个宿主我们可以触发 SDK 提供的任何 API，通过 iOS runtime 我们可以触发 SDK 的类方法、实例方法甚至是私有 API，但这写都只局限于一个应用“沙盒”内，如上面说到的安装、卸载及 App 退出和切到后台就无能为力了，所以我们引入了另一个 Demo(Watch Demo)，通过两个 Demo 的协同操作满足“沙盒”之外的需求。
![]()

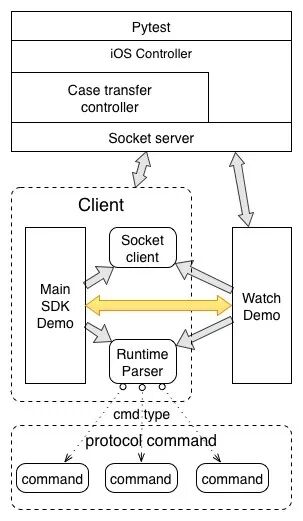

两个 App 互相唤醒和通信
![]()
如上面提到的，所有功能调用都基于约定的协议来执行的，协议的设计也是不断新增的测试需求改造的。
最初 Server 端与客户端以测试用例的 case id 来区分需要触发的事件，后来 case id 所代表的含义太多，而且客户端也是以运行时不断调用 Server 端发送指令的形式表现执行的具体功能，所以转为一条执行序列更加灵活及方便扩展。
一个测试用例可分为多条执行序列，执行序列内的协议包含了需要进行的方法调用或事件的处理。
以 Dplus 为例，如下数据包含了部分操作的执行序列：
"operations":{
"$umeng_cloudayc_op9": {
"arguments": {
"param": [
"$umeng_cloudayc_op*"
]
},
"type": "class",
"class":"DplusMobClick",
"method": "track:"
},
"$umeng_cloudayc_op5": {
"arguments": {
"param": []
},
"next":"$umeng_cloudayc_op9",
"type": "class",
"class":"DplusMobClick",
"method":"clearSuperProperties"
}
},
"type":"invoke",
"description":"401",
"first":"$umeng_cloudayc_op5"
由于是针对 SDK API 测试的协议，所以协议内的格式以调用的类名、方法名及参数为主，再加上部分细节参数加以说明，如 type 是 class 则调用类方法，是 instance 是示例方法。
需要注意的是，这个队列的结构是个字典，以标识前缀 $umeng_cloudayc_op 作为一个子事件的 key，value 则是其执行参数。而且可以看到在参数 param 的 value 里也有和子事件的 key 类似的值，这里的设计也是为了满足部分嵌套调用的需求。
举例来说，如此时需要通过一个接口验证之前缓存的数据是否发送正常，就要分三步:
第一存储数据；
第二将数据读出；
第三将第二步的结果作为参数传入最后调用的接口即可。
这样既能满足各种嵌套逻辑，又能实现远程构造客户端系统的实体对象作为参数进行接口调用。
回到上面的字典的结构，实际上在之前的协议格式使用的是数组作为执行序列的封装格式，不过在实际应用中无法满足灵活的要求，就如上面所说的组合的调用逻辑，有部分子事件是被动调用的，通过在其他事件内的参数检测来触发调用，如果是数组则无法控制这个执行序列的依赖关系。采用字典后，增加启动字段，在后续关联的子事件内，都会说明下一个执行的子事件，如果某个子事件是作为另外子事件的参数，则不会有 next 字段，因为它是被动触发的，不在执行队列之内。
在这个业务协议开发过程中，不断的根据测试需求进行改造、添加，从一开始的单一应用调用接口，到后面的多应用切换、前后台切换以及应用断开和重连，需要多套控制流程，在具体实现时，分散到了各个业务逻辑中，每增加一个控制都要兼容考虑是否会影响到其他模块，而且作为一个自动化测试“框架”，提前梳理好核心部分的流程会让之后更易于开发和维护，所以就引入了有限状态机的概念进行构造。
![]()

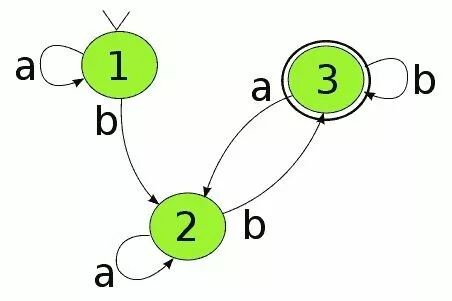

有限状态机（Finite-state machine）可用于模拟很多事物逻辑，顾名思义，它是一个有限的状态的处理逻辑，有下面几个特征：
状态数是有限的；
在当前时刻只有一种状态存在；
一个状态在满足某个条件后会切换到另一状态。
而有限状态机整体可以归纳为四个要素：现态、条件、动作以及次态。
-现态：指当前时刻所表现的状态；
-条件：又称为事件，即当前状态在满足这个条件后会触发一个动作，从而进行状态装换；
-动作：即在现态满足条件后需触发的一系列操作，动作完成后即状态进行迁移。动作也可以忽略，在某些情况下，现态满足条件后，也无需执行任何动作就切换到新的状态。
-次态：是相对现态而言，表示了条件满足后迁移的状态，次态也可以与现态相同。
根据业务逻辑的特性及复杂程度，合适的使用有限状态机，可以使得逻辑表达清晰、封装及维护都很直观和方便。当一个业务包含的状态越多，就越适合使用优先状态机进行封装处理。
有限状态机应用非常广泛，如电子电路、编译器及网络协议 TCP 协议状态机等；需要注意的是要区分“动作”和“状态”，如果将“动作”也视为“状态”会导致编写状态机时产生问题。
将业务逻辑应用到有限状态机，前提是需要熟悉对应的业务，并将其中的状态、动作和条件等抽离出来，然后再做进一步的划分和关联，构造出一个完整的有向图。
在自动化测试中，有如下几个关键词：
启动测试、监听、主App连接、守护App连接、接口调用、进入后台、进入前台、应用退出、崩溃、断开连接、重连等。
在日常开发中，如果遇到上面的”事件”，可能就顺其自然的开始写判断、写调用，可能不自觉的就写出了一个“有限状态机”，不过不会那么严格的区分什么是动作什么是状态，只要满足最后的结果就能达成目的。
但现在我们有意识的利用有限状态机进行划分，分离出状态和动作以及状态迁移的条件。看上面的关键字，好像都是一个个“动作”，仔细看“监听(中)”又可能是一个状态，但实际上我们还得需要结合业务的理解再抽象出一些状态，如“进入后台”，则是跳转到了守护 App，当前是控制守护 App 的状态；若是“进入前台”则守护 App 跳转到了“主App”，是控制主 App 的状态。

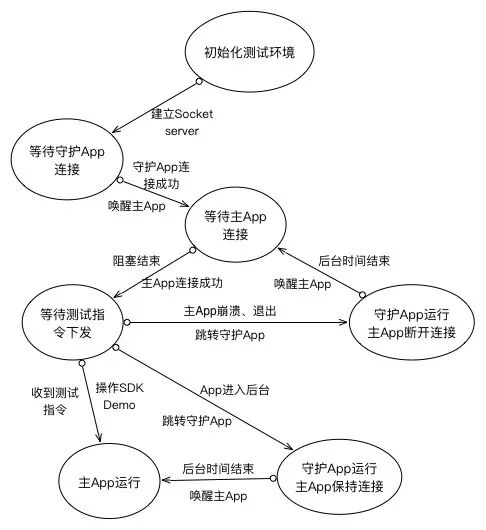

如下图就用刚才抽象出的关键词构造了一个简单的有限状态机：
![]()
按图说明：
-如架构图描述的，需要主App和守护App同时连接才可执行测试；
-在连接完成后，状态直接迁移到等待测试指令的状态，没有任何动作；
-有些组合状态可以合成一个状态，如运行守护App状态时可能主App断开连接，也可能保持连接，所以区分为两态分别管理；
-当自动化测试框架启动后，除了监听两个App同时连接，其他状态都是在已有App连接完成的前提下进行的，所以大部分时间是在执行测试case调用及App切换的。
![]()
