【摘要】针对石家庄良村热电有限公司#1汽轮机给水温度偏低、高压加热器水位异常、加热器端差大等问题，进行缜密分析、逐条排查，找出了引起设备异常的原因，提出了整改措施，实施后彻底消除了设备缺陷，给水温度较修前提高了10℃，加热器端差恢复到了正常范围以内，有效地降低了机组的供电煤耗，大大地提高了机组经济性。
【关键词】：给水温度 加热器端差 冲刷泄漏
1 引言
石家庄良村热电有限公司#1汽轮机，设有三台上海动力设备有限公司出产的高压加热器，均采用U形管式，卧式布置，型号分别是JG-1025-3-3、JG-1110-3-2、JG-885-3-3，设计给水温度277.3℃。机组正常运行中给水温度每降低1℃，影响供电煤耗0.1219g/kwh。高压加热器上端差是指高压加热器抽汽饱和温度与给水出水温度之差，控制在-1.7-0℃之间；下端差是指高加疏水与高加进水的温度之差控制在5.6℃-11.1℃之间；上端差过大，为疏水调节装置异常，导致高加水位高，或高加泄漏，减少蒸汽和钢管的接触面积，影响热效率，严重时会造成汽机进水；下端差过小，可能为抽汽量小，说明抽汽电动门及抽汽逆止门未全开；或疏水水位低，部分抽汽未凝结即进入下一级，排挤下一级抽汽，影响机组运行经济性，另一方面部分抽汽直接进入下一级，导致疏水管道振动。
2 #1机组高压加热器目前存在的问题
2.1 给水温度偏低
#1机组高压加热器存在给水温度偏低现象，额定负荷时较设计值偏低10℃，同负荷情况下与#2机组比较也偏低8-10℃（见表1）。给水温度降低后，用于蒸发的热量减小，使蒸发量降低。为了维持蒸发量不变，必然要增加燃料量，机组煤耗增加，经济性下降。另外给水温度降低后，为保证锅炉蒸发量不变，锅炉需要的燃煤量和热风量增加，烟气量也相应增加，锅炉过热器可能出现超温现象，送、引风机电耗增加，影响设备安全运行。
![]()

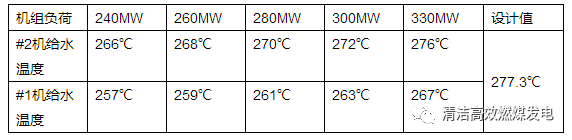

（表1）#1、2机组不同负荷下的给水温度以及与设计值的比较
2.2高压加热器液位偏差大
#1机三台高压加热器的液位偏差偏大；存在问题：同一台高加的两个模拟量液位计偏差大、开关量与模拟量偏差大、就地液位计与DCS液位显示存在偏差，给运行调整带来极大不便；造成高压加热器上、下端差偏离设计值，经济性受到影响，液位偏差大也给机组安全运行性带来很大的威胁。
3 故障分析与措施
3.1 针对#1机组给水温度偏低问题进行了认真分析：
首先检查抽汽阀门的开度，高压加热器的加热蒸汽取自汽轮机的抽汽，为保护汽轮机避免高加汽侧满水倒灌汽缸引发水冲击，高压加热器汽侧设有一套由抽汽电动门和抽汽逆止门组成的汽侧自动保护装置。高加组投运时要求抽汽电动门和抽汽逆止门全开。如果因阀门机构卡涩或电动门行程调整不当等诸多原因导致阀门未全开，这样蒸汽节流会使蒸汽作功能力损失，影响给水温度。因此全面检查#1机一、二、三段抽汽电动门、逆止门，均在全开位置，从而排除由于进汽量不足造成的给水温度偏低。

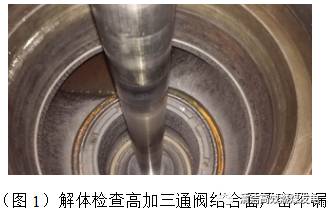

其次作为高加系统中的三通阀电动门是在高加水侧未投运前，为保证向锅炉供水的需要，让给水流经三通阀电动门而不通过高加水侧。如果高加三通阀电动门下限行程未调式好或阀门严密性差，导致部份给水短走旁路，也会影响给水温度。因此运行中对三通阀进行了手动复紧，确证阀门是严密的。利用机组停运机会检查了阀门密封面，确证严密不漏。
![]()

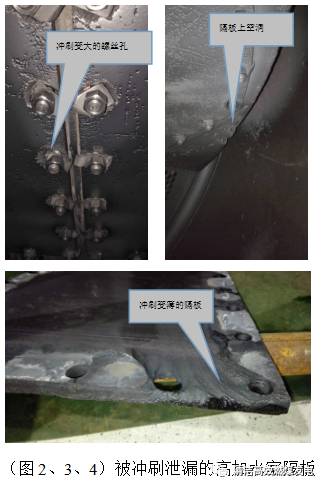

高压加热器的水室靠水室隔板将水室分成进水室和出水室。如果水室隔板螺丝松动，或者隔板受冲刷产生漏流，势必导致部份高压给水“短走旁路”，而不流经加热钢管。这样这部份给水未与蒸汽进行热交换，造成给水温度偏低。因此利用机组C级检修机会打开高压加热器水侧人孔检查，发现三台高加进出水室隔板均有严重的冲刷现象。（见图2、3、4）
![]()
2.2对高加液位偏差大问题进行认真分析：

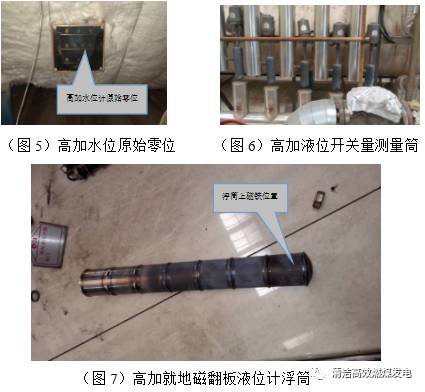

利用机组等级检修机会进行了彻底检查处理，首先找到高压加热器液位的原始零位（见图5），然后去对照检查就地磁翻板液位计、开关量液位计、模拟量液位计。检查中发现#3高加就地磁翻板液位计浮筒倒置，有磁性的一头在上面，这样就造成40mm的液位差，且无法回零（见图7）。检查发现三台高加模拟量液位计就地测量筒内有大量的焊渣、泥沙等杂质，影响测量的准确性。检查开关量报警值均正确（见图6）。
![]()
4 故障处理
针对检查发现的问题，全部进行了处理。冲洗干净测量筒内的焊渣、泥沙等杂物，将磁翻板液位计内的浮筒正确放置，确保高加就地磁翻板液位计、开关量液位计、模拟量液位计全部正确无误；对冲刷泄漏的隔板进行全部更换和必要的焊接，彻底消除了给水“短走旁路”现象。
5 结束语
经过处理#1机高压加热器液位计全部正确无误；从而确保高压加热器的稳定运行，确保了高压加热器上、下端差也控制在了规定范围之内。针对#1机给水温度偏低问题，打开三台高压加热器水侧人孔检查，发现进、出水室隔板被冲刷，有多处穿孔；进行全更换及补焊，机组启动后给水温度提高了10℃，降低供电煤耗1.2g/kwh，提高了机组经济性。针对这次发现的问题要举一反三，计划在下次检修中检查#2机高压加热器水侧隔板，消除内漏现象。目前存在#1、2机#8低加水位偏高现象，怀疑也存在内漏现象，也要利用机组停运机会检查处理。总之，高压加热器正常运行中会经常出现故障的，我们运行人员在工作中，必须密切监视加热器的运行情况，及时发现问题，及时处理，确保加热器的正常运行，从而保证机组的安全经济运行。
