【前言】小编刚开始工作时,架空输电线路的平断面都是采用毫米格纸进行绘制,然后采用定位弧垂模板绘制弧垂曲线进行杆塔定位。后面随计算机技术发展,架空输电线路设计采用计算辅助设计越来越多。小编最开始接触的的平断面及杆塔地位辅助设计软件是西安思维,同一年晚些再接触北京导亨。后面的工作中,小编在架空输电线路设计平断面处理中采用道亨的《SLCAD架空送电线路平断面图处理系统》与《SLCAD架空送电线路定位CAD系统》,现在也是大部分设计单位采用的软件之一。采用该软件作为设计人员需要不定期的对基础数据进行数据维护,根据软件的使用说明书对基础数据维护较容易。因为辅助软件不能按照人工那样就行详细的完整准确的校核,为计算方便与统一,部分数据是进行统一归纳处理使用,与我们实际人工计算还是有一定的差异,所以杆塔库的部分数据维护对部分朋友易搞混淆。长期有朋友咨询对杆塔库的部分数据不知怎么根据杆塔进行参数进行编辑,小编编写本期就针对这部分朋友进行解惑。下面小编根据软件说明书,自己的经验与收集整理的资料与大家分享,其介绍不一定保证其准确性,具体以咨询道亨相关技术人员的解释为准



01软件主要功能介绍

1.1 SLCAD架空送电线路平断面图处理系统

该系统是一个输电线路平断面测量CAD软件,适用于各种电压等级及各种比例的架空输电线路平断面处理工作。界面如下图:

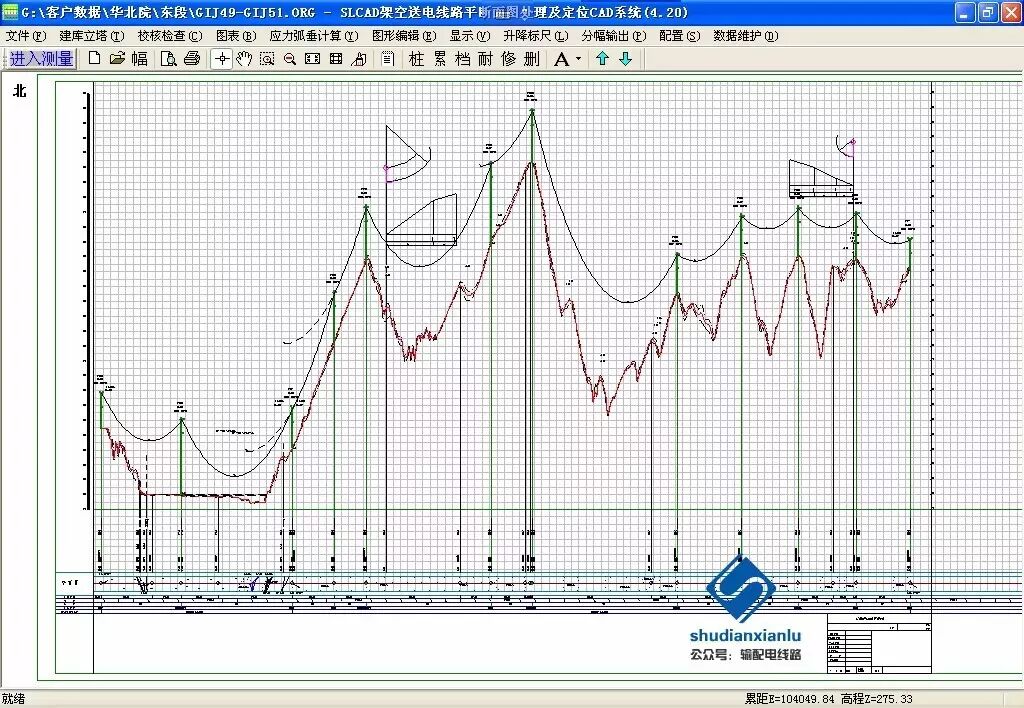

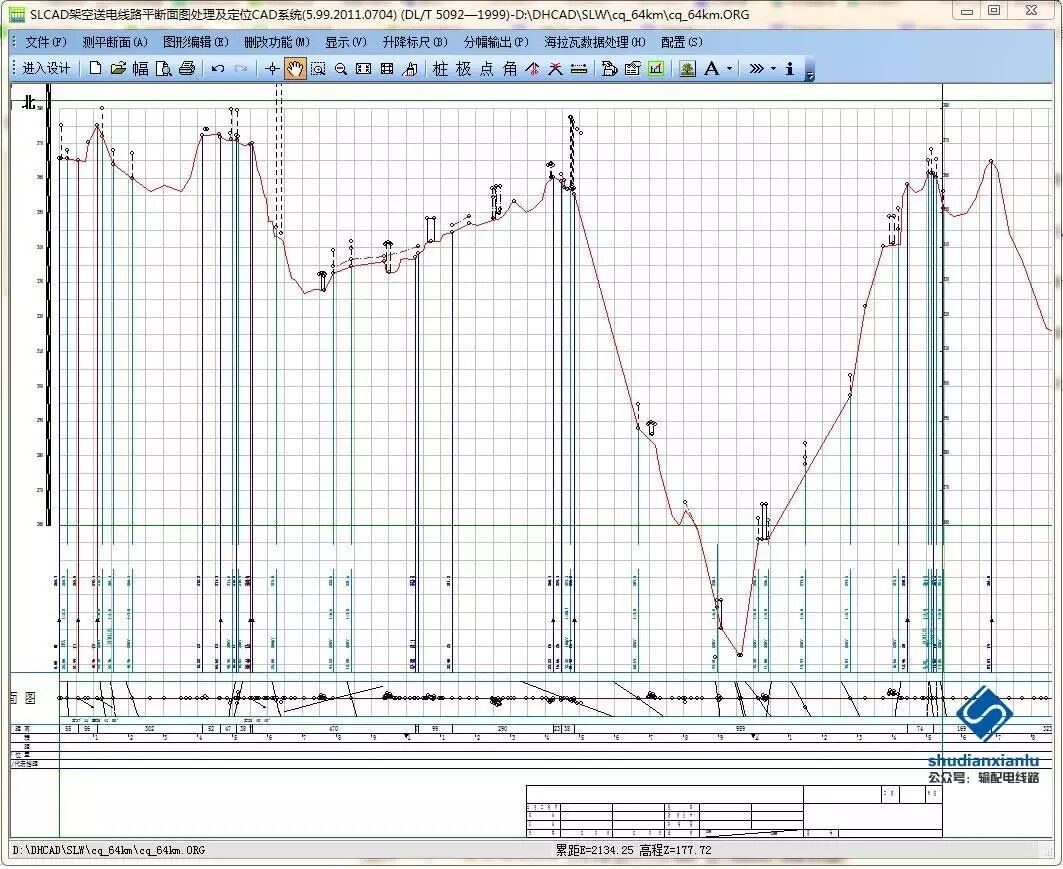

 图 软件界面

《SLCAD架空送电线路平断面图处理系统》的数据处理方式主要有以下几种:

1、与全站仪联机自动记录观测数据,现场自动形成平断面图;

2、手工输入测量原始数据,自动成图(有即输即现和批量输入两种方式)。

3、通过接口程序,自动处理全站仪、GPS等仪器所采集的数据(本方法无需输入数据)。


【主要功能】

1、与全站仪现场联机工作,自动转换为平断面图;

2、手工输入测量原始数据(或坐标数据),自动形成平断面图形;

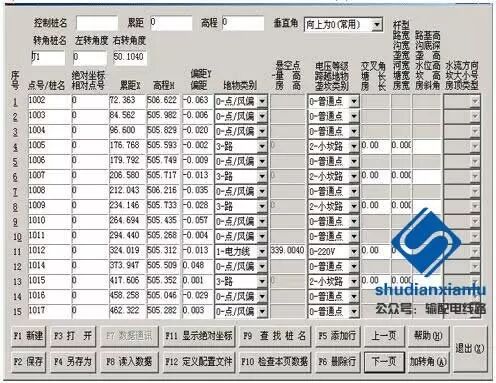

3、表单输入法,批量输入测量原始数据,自动形成平断面图形;

4、任意调节比例尺;

5、标尺范围任意确定,且可任意增加标尺、升降标尺(利于大高差的山区测量);

6、改线功能 ;

7、形成平断面图符合规范,且自动化程度高;

8、支持山区左右边线功能,可任意添加风偏断面图;

9、具备塔基断面图、拆房平面图等功能。


1.2 SLCAD架空送电线路定位CAD系统

该系统可以完成从杆塔定位、电气计算到定位校验及最终绘图输出等全部工作,可以提高输电线路设计的质量与效率。界面如下图:

 图 软件界面

《SLCAD架空送电线路平断面图处理系统》的数据处理方式主要有以下几种:

1、与全站仪联机自动记录观测数据,现场自动形成平断面图;

2、手工输入测量原始数据,自动成图(有即输即现和批量输入两种方式);

3、通过接口程序,自动处理全站仪、GPS等仪器所采集的数据(本方法无需输入数据)。


【主要功能】
1、系统内置了杆塔、绝缘子串、导地线、跨越规程、组装库和备件库用来辅助设计工作,用户可以进行修改、添加、删除等操作。

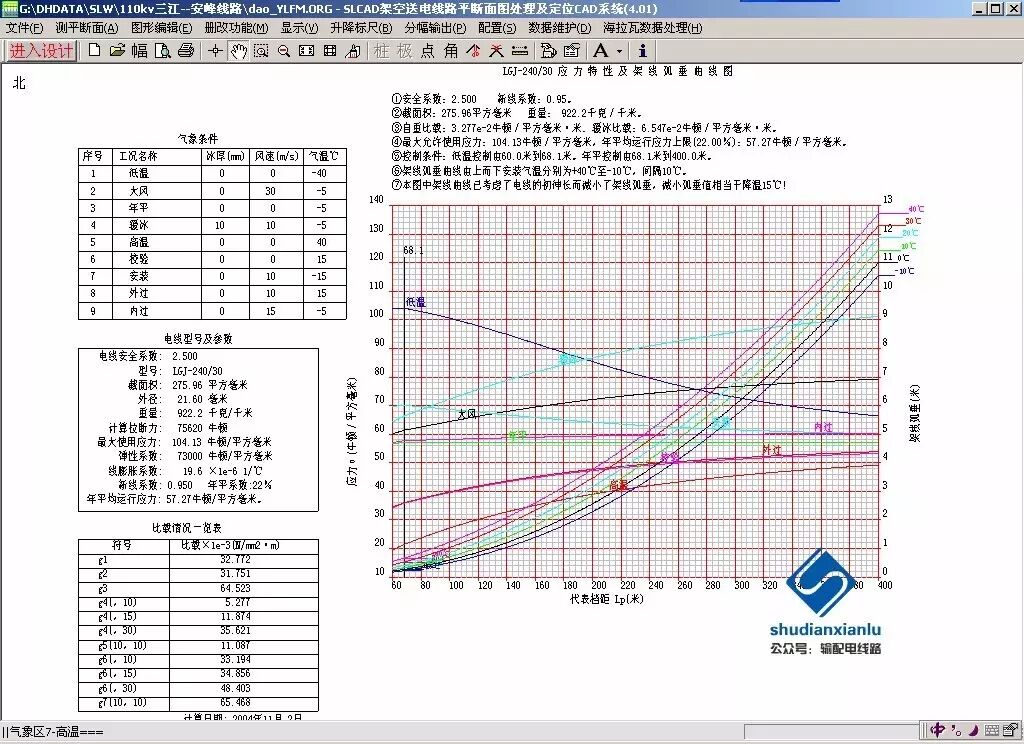

2、具备导地线应力弧垂计算功能,可输出各种应力图(表)和放线弧垂 图(表)。

3、多样灵活的立塔方式(与应力计算一体的的电子模板立塔、指定桩位立塔、指定/任意累距立塔、指定档距立塔、耐张段等分立塔)。

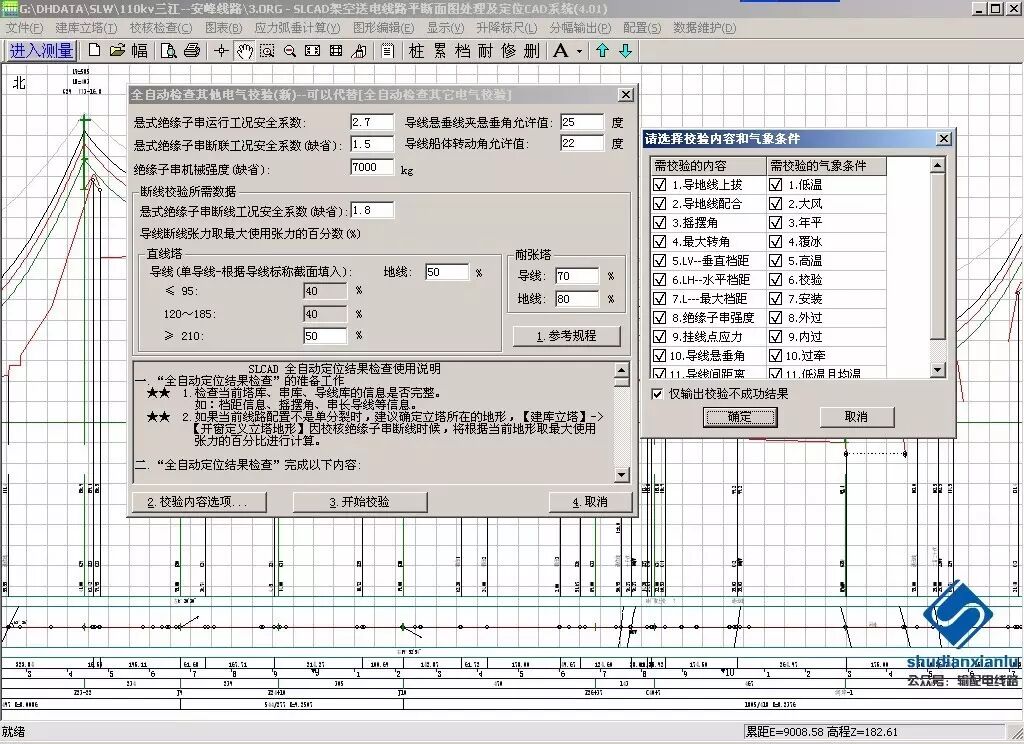

4、自动进行电气校核:

1) 悬垂串摇摆角计算。

2) 悬挂点应力、悬挂点悬挂角计算。

3) 悬垂串荷载计算。

4) 耐张绝缘子串倒挂计算。

5)导线风偏角及危险点风偏距离计算。

6)导地线配合、导地线上拔验算。
5、输出连续上下山档调整表。
6、输出孤立档、进出线档在竣工及安装时的弧垂表。
7、输出电气设计计算书。

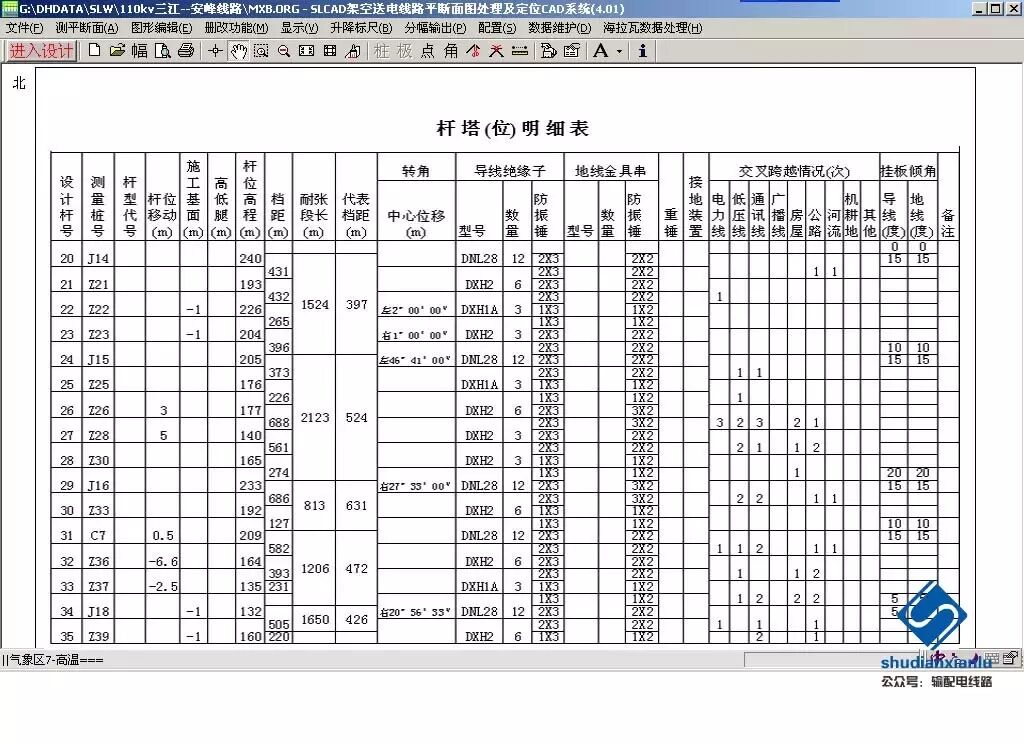

8、输出杆塔明细表。

9、输出材料统计表。(水泥杆、金具等可统计零件数量)。
10、输出杆塔一览图。



02数据库维护

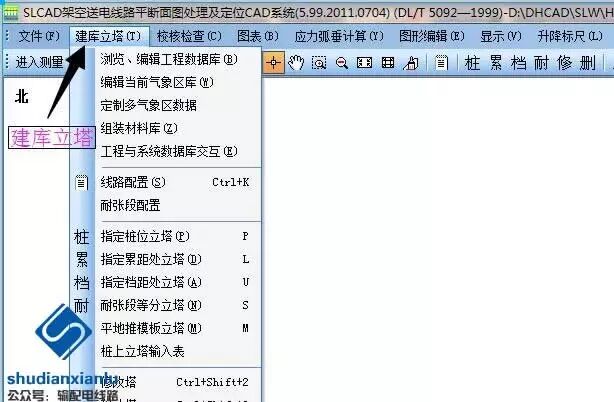

打开《SLCAD架空送电线路平断面图处理及定位系统》软件后,点软件标题栏的建库立塔】菜单,出现如下界面:


然后点击【浏览、编辑工程数据库】菜单后出现如下界面。界面的左侧上部位杆塔库,下部为空白,右侧上侧为编辑菜单,右侧下侧为为相应的工程数据库,第一个为今天我们要介绍的杆塔库

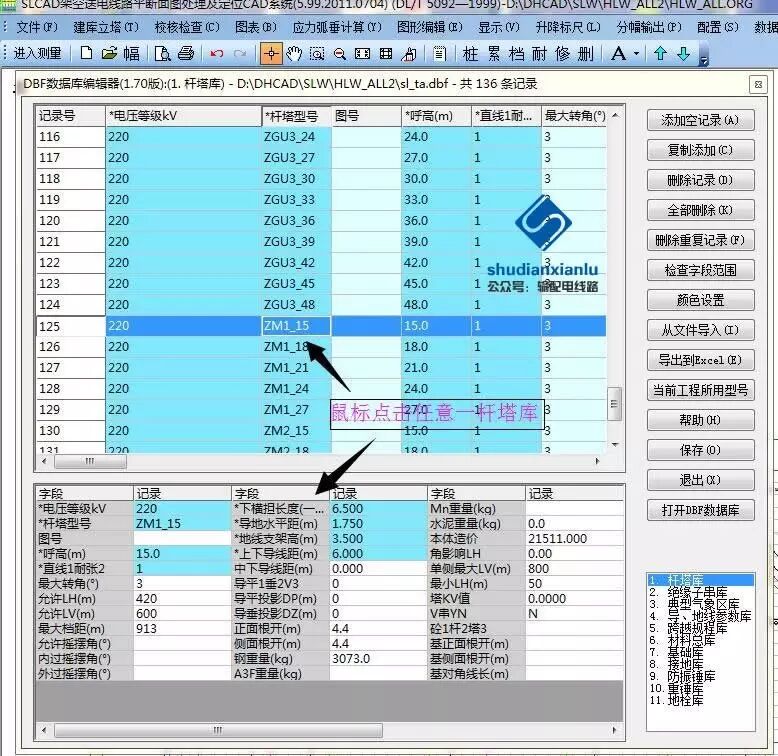

点击左上侧任意一塔型的数据库,左下侧就会有该杆塔的数据参数,如下图:

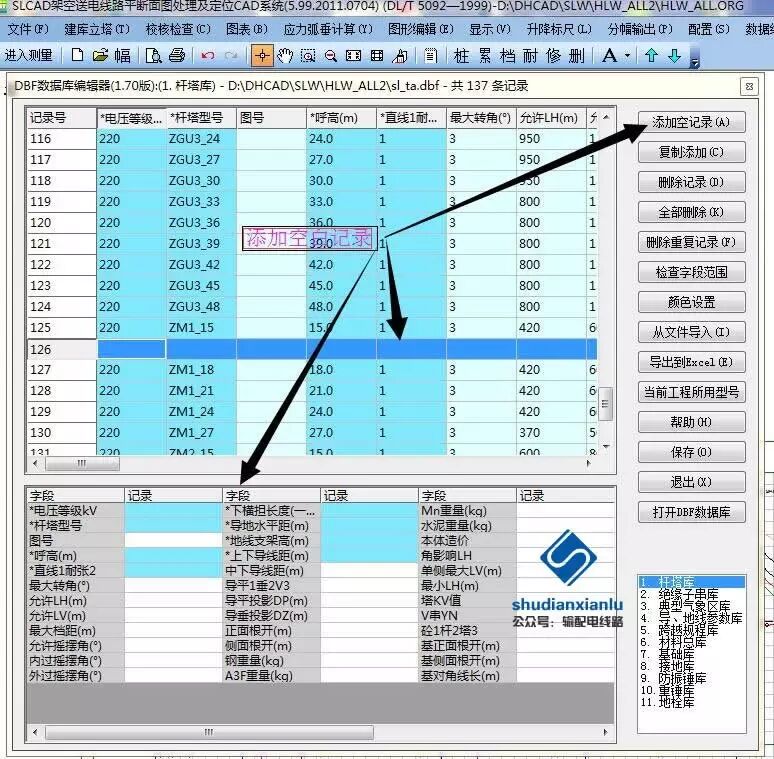

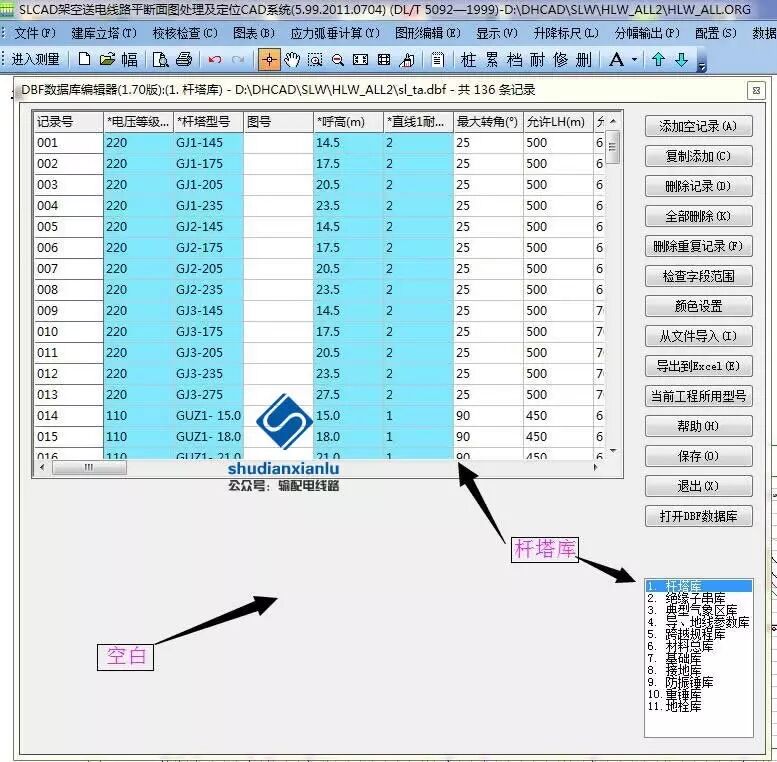

当我们要新建议个塔型库时,点击右侧下方的【杆塔库】,出现杆塔库界面后点击右上侧【添加空记录】,然后在左上侧出现一个空白栏,左下侧出现空白参数栏,然后我们就可以在左下侧输入该杆塔的参数。如下如所示:

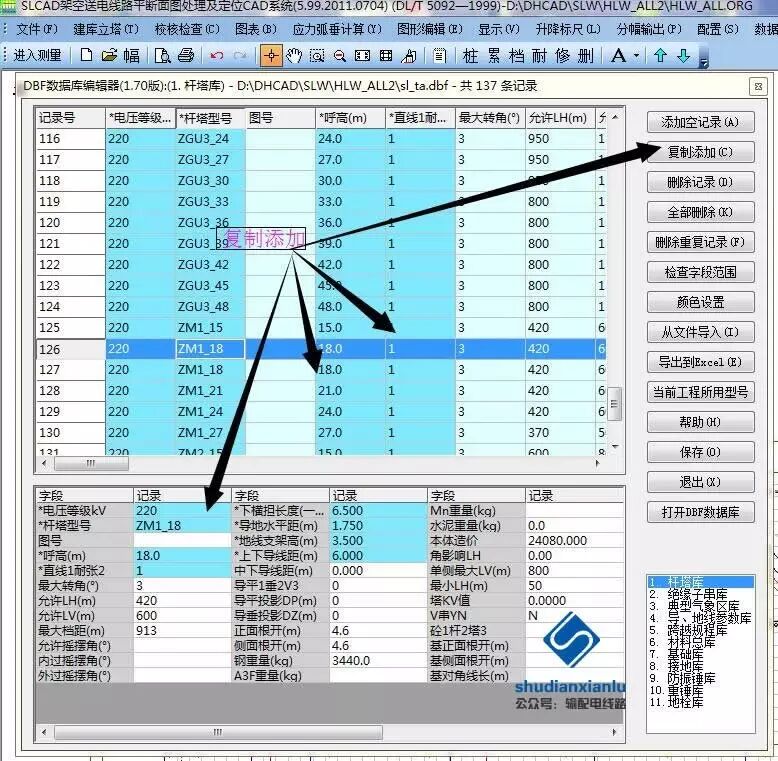

当我们编辑好一杆塔某呼高的塔库时,其他呼高的参与基本一致,为编辑方便,我们就可以选中该杆塔库,点右上侧的【复制添加】菜单就会在左侧杆塔库中出现相同的2个杆塔库,然后我们编辑其中1个杆塔的数据,更改部分参数以满足我们的要求,如下图中当我们完善好ZM1-18的塔库后我们要完善ZM1-21米的塔库就可以复制添加ZM1-18来修改其中一个数据成为ZM1-21塔库,如下图:


我们从上面的图知道左下侧中各数据是我们我们杆塔需要输入的参数,具体需要输入的参数如下图。那各参数表示上面意义,怎么从杆塔上计算或查出,这是小编今天要介绍的重点。



03杆塔数据库中各数据在软件中表示的意义及作用

注:图中标注星号(*)为必填项


【电压等级——当前塔型适用的电压等级。(必填)

杆塔型号——当前杆塔的型号。(必填)

图号当前杆塔的图号。(明细表可选参数)

呼高(m)——当前塔型从下横担至塔脚的高度(m)。 若为长短腿铁塔,填写最高接腿对应的呼高。(必填)

直线1耐张2——悬垂型杆塔(悬垂串,包括悬垂转角杆塔)填1,耐张型杆塔(耐张串,包含耐张直线、耐张转角和终端杆塔)填2。(必填)

最大转角(°)——杆塔设计的最大转角度数。电气校验

允许LH(m)—杆塔设计能承受的最大允许水平档距,校核水平档距时用。电气校验

允许LV(m)—杆塔设计能承受的最大允许垂直档距校核垂直档距时用电气校验

最大档距(m)—杆塔设计最大档距,这里的最大档距是杆塔承受的顺线路张力及导线线间允许距离的最大档距值,如果杆塔参数没提供情况下顺线路张力小编不介绍了,线间距离可以根据前面我们介绍的专题《架空输电线路导线线间距离计算》,计算公式如下电气校

【释意】:以上的参数都可以根据杆塔设计的说明查阅,如查阅国网的1B1子模块典设塔型的参数,可以去《国家电网通用设计》上查询,小编查询结果如下:


允许摇摆角(°)——大风工况下,悬垂串最大允许摇摆角。(电气校验)

内过摇摆角(°)—内过工况下,悬垂串最大允许摇摆角。电气校

外过摇摆角(°)—外过工况下,悬垂串最大允许摇摆角。电气校

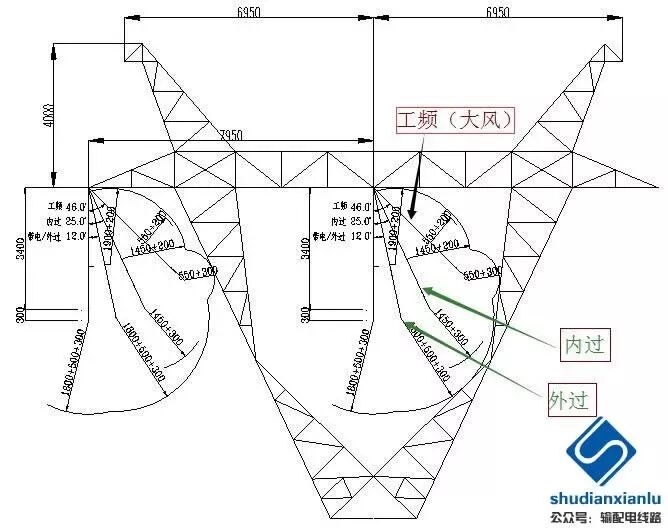

【释意】:以上的参数都可以根据杆塔设计的说明查阅,如查阅南网的2C1W2-Z1子模块典设塔型的参数,可以去《南方电网标准设计和典型造价应用管理平台》上查询塔头间隙图,小编查询结果如下:

小编在这里要特别提醒的在实际工程中要根据以上塔头间隙图中的悬垂串长度及摇摆角折算出工程中所用的摇摆角,当实际工程中因为塔型的原因工程中的悬垂串长比塔头间隙图中的长或段都可能造成摇摆角比塔头间隙图中要小,如果再继续取图中的值可能造成实际工程中不满足电气距离要求,所以实际工程中一定要进行校核验算。


下横担长度(一侧m)——导线挂线点与杆塔中心的最大水平距离当大转角耐张型杆塔长短式横担时采用长横担侧的数据,用来确定边导线距离,挂V串时应输入等效横担长度。(必填)

导地水平距——地线挂点与最近导线挂点的水平距离(上导线挂线点与地线挂线点的水平距离,验算导地线配合时使用,一般取最不利时的数据)。(必填)

地线支架高(m)——地线挂线点与上导线挂线点的最小垂直距离。(必填)

上下导线距(m)——上导线与下导线(或导线最上挂线点与最下挂线点)的最大垂直距离,用于计算上导线挂点高,主要计算下导线跨越与无地线时上导线的钻越。对于导线水平排列的塔型,输入0;对于导线非水平排列的塔型,输入同回路导线上、下挂点的垂直距离对于多回路(两回以上)同一电压等级用的塔垂直排列上下导线距需计取最上层与最下层导线横担(可以是不同回路)的最大垂直距离,也可以上下回路单独建库按双回路进行钻跨越校核,按上下回路建设,且只建设上层回路时时一定要注意跨越要采用下层回路的下层横担考虑;如果上下回路不同电压等级时塔垂直排列上下导线距计取也可以采用最上层与最下层导线横担的最大垂直距离,但导平投影DP(m)】与导垂投影DZ(m)】必须取设计采用电压等级回路层的值。(必填)

【中下导线距】——中导线挂线点与下导线挂线点的垂直距离,对于水平排列的杆塔,无中下导线距离,直接输入0 即可。对于四回路塔如果按上下层单独设计考虑时中下层横担值取导平投影DP(m)】与导垂投影DZ(m)】同一回路的中的值。(该数据在实际校核中我们使用较多,软件中小编没发现参与电气校核与其他计算)

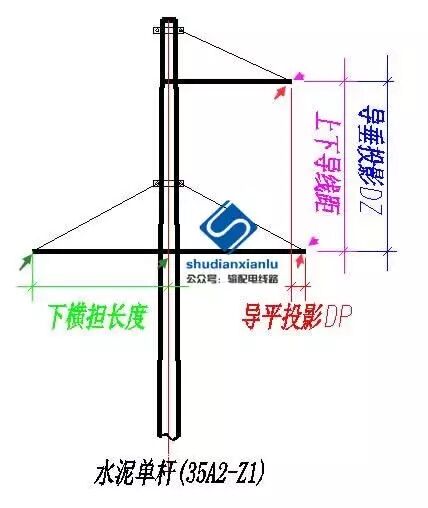

导平1垂2V3——导线排列方式,水平排列为1,垂直排列为2,呈V字形排列为3特别要注意的是:如果导线排列方式为1则“导平投影DP”有效“导垂投影DZ”无效,如果选择2则与1相反,如选择3则两个字段都有效,所以这里一定不要填写错误。电气校

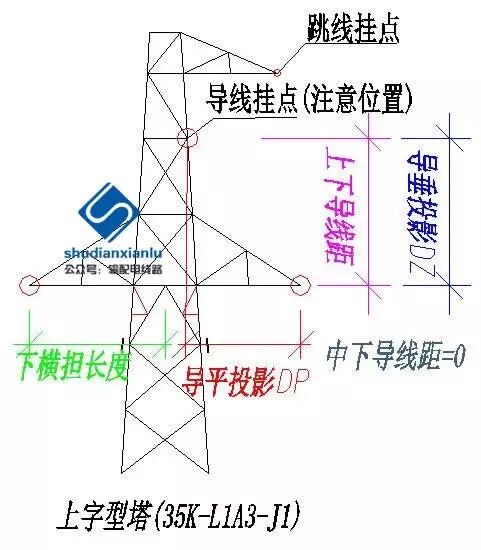

导平投影DP(m)——同回路中,导线投影到水平面上的最小水平距离,校核导线间距离时使用,多回路中与导垂投影DZ(m)】取值同一回路电气校

导垂投影DZ(m)——同回路中导线投影到垂直面上的最小垂直距离,校核导线间距离时使用,多回路中与导平投影DP(m)取值同一回路电气校

【释意】:以上参数取值根据杆塔参与取值,当多回路时导平投影DP(m)】与导垂投影DZ(m)】取回路中值最小值回路的数值,如果两值存在不同回路中计算平方根最小值,这样是保证电气距离一定满足。为经济性考虑也可以按实际杆塔参数人工校核。取值图例可以参考小编下面的杆塔参数图例。


正面根开(m)——铁塔正面根开。(明细表参数

侧面根开(m)——铁塔侧面根开。(明细表参数

钢重量(kg)——在杆塔一览图中统计钢材总重量。统计线路耗钢量、杆塔一览图、材料表中使用

A3F重量(kg)——当前杆塔所含普通钢的重量(A3F钢)。 (杆塔一览图参数

Mn重量(kg)——当前杆塔所含MN钢的重量。(杆塔一览图参数

水泥重量(kg)——钢筋混凝土杆水泥含量。(杆塔一览图参数,现在基本不使用

本体造价——杆塔的本体费用。(用于优化排位的选塔和统计线路造价


角影响LH——实际允许水平档距=设计允许水平档距+(最大转角角度-实际转角角度)*角影响LH。主要用于校核检查时检查转角塔是否经济和校核水平档距使用。(经济与电气校

单侧最大LV(m)——杆塔单侧允许的最大垂直档距;是在优化排位的时候,验算塔使用时单侧LV不能大于"单侧最大LV"。电气校

单侧最小LH(m)——杆塔单侧允许的最小水平档距;最小LH是在优化排位的时候,验算塔使用时,LH不能小于"最小LH"。电气校

塔Kv值——直线塔设计Kv值(垂直档距和水平档距的比值--LV/LH),平地推模板时使用。电气校


V串YN——如果塔形是v串,填Y。结合第283行开关控制是否计算摇摆角。电气校

砼1杆2塔3—— 杆塔种类,水泥杆填1,钢管杆填2,铁塔填3。(杆塔一览图参数

基正面根开(m)】——基础正面根开。(杆塔一览图参数

基侧面根开(m)——基础侧面根开。(杆塔一览图参数

基对角线长(m)——基础对角线根开。 (杆塔一览图参数


【预偏距离S1】——导线挂点设计预偏距离,单位:m;计算塔位中心位移时使用。(明细表参数)

【横担宽度(m)】——导线挂点大小号侧挂点的距离,也就是横担稍部宽度;计算塔位中心位移时使用。(明细表参数)

【是否紧凑塔】——紧凑型塔填1,普通型塔填0或不填。电气校验

【V串夹角】——V串两肢的夹角度数。电气校验



【埋深】——水泥杆埋深,铁塔、钢管杆填0或不填写。明细表计算塔全高时,杆长=裕度+地线支架高+上下导线距+呼高+埋深。(明细表参数)

【 裕度】——水泥杆裕度,铁塔、钢管杆填0或不填写。明细表计算塔全高时,杆长=裕度+地线支架高+上下导线距+呼高+埋深。裕度在地线挂点至杆顶的垂直数值,如果挂点在杆顶下该值为正,如果挂点在杆顶之上该值为负。(明细表参数)


【挂点ABC】——为河北院使用数据。

【地栓型号——地脚螺栓型号。(明细表参数)

【拉地栓型号】——拉腿地脚螺栓型号。统计线路耗钢量、杆塔一览图、材料表中使用

【压地栓型号】——压腿地脚螺栓型号。统计线路耗钢量、杆塔一览图、材料表中使用

【拉地栓材质】——拉腿地脚螺栓材质统计线路耗钢量、杆塔一览图、材料表中使用

【压地栓材质】——压腿地脚螺栓材质统计线路耗钢量、杆塔一览图、材料表中使用

【拉地栓数量】——拉腿地脚螺栓数量统计线路耗钢量、杆塔一览图、材料表中使用

【压地栓数量】——压腿地脚螺栓数量统计线路耗钢量、杆塔一览图、材料表中使用



04杆塔参数图例

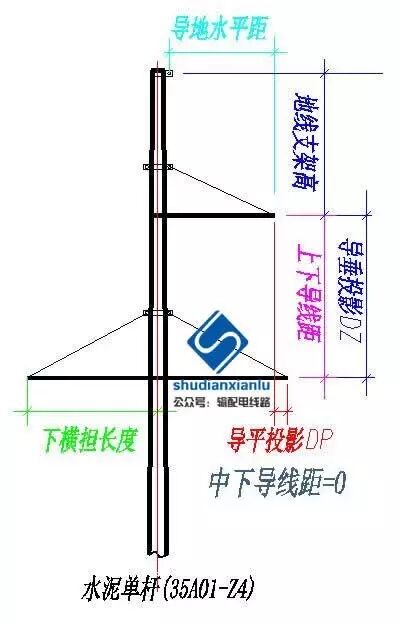

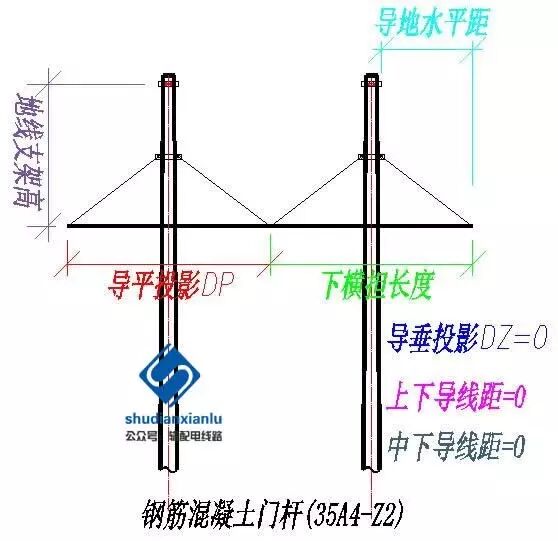

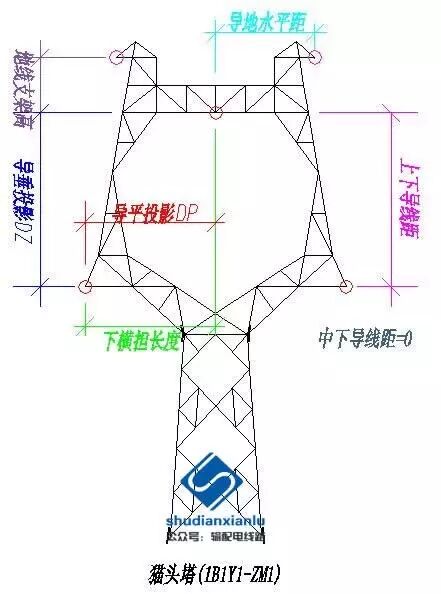

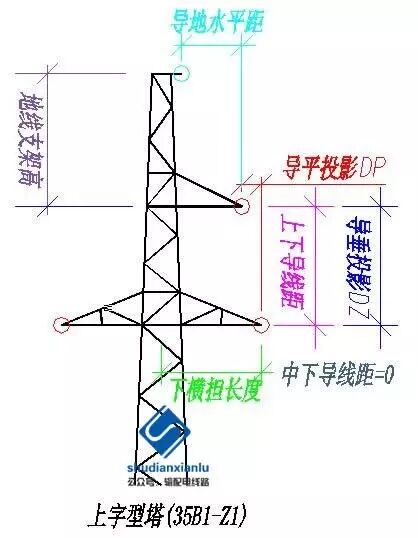

4.1 单回路杆

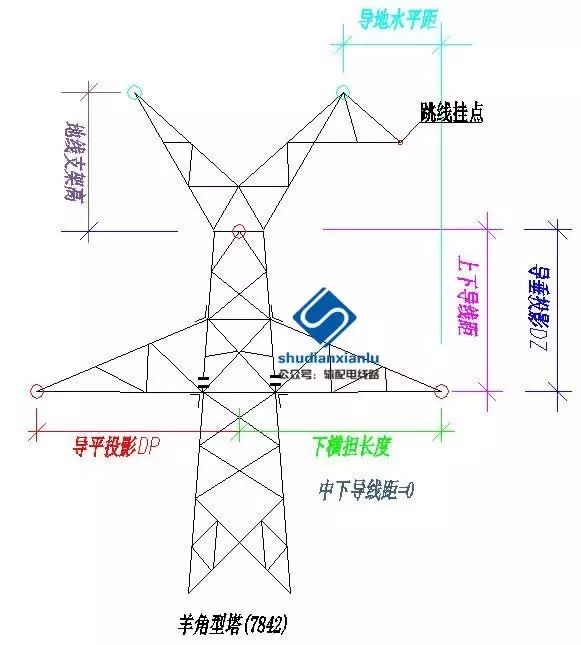

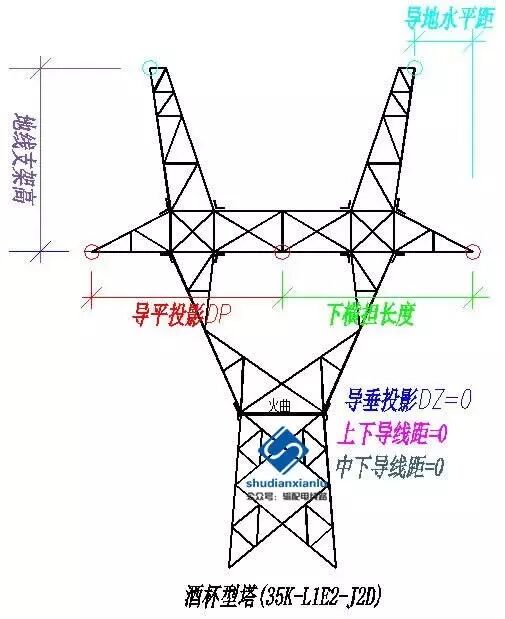

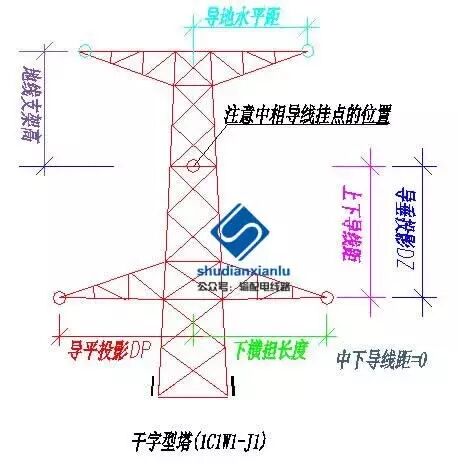

4.2 单回塔

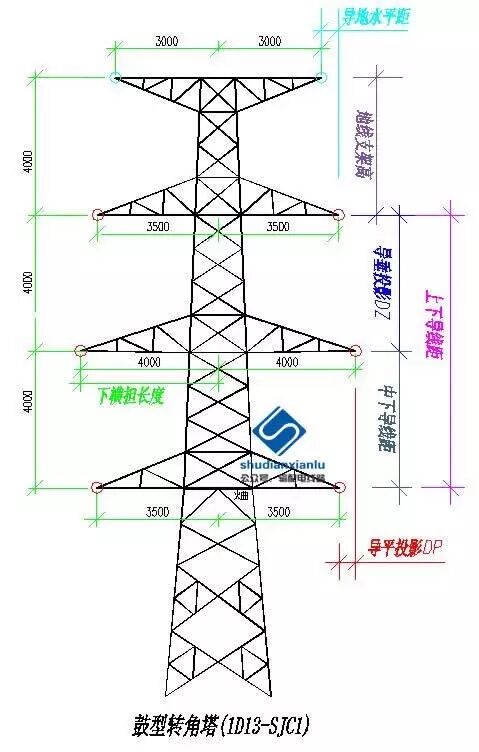

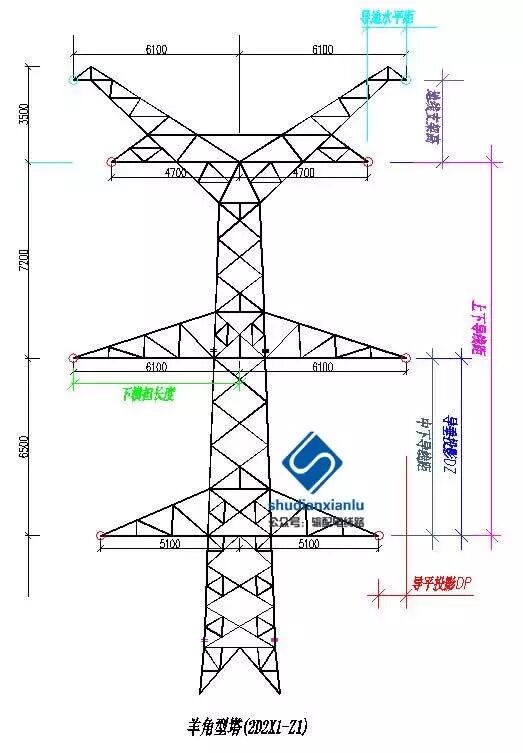

4.3 双回塔

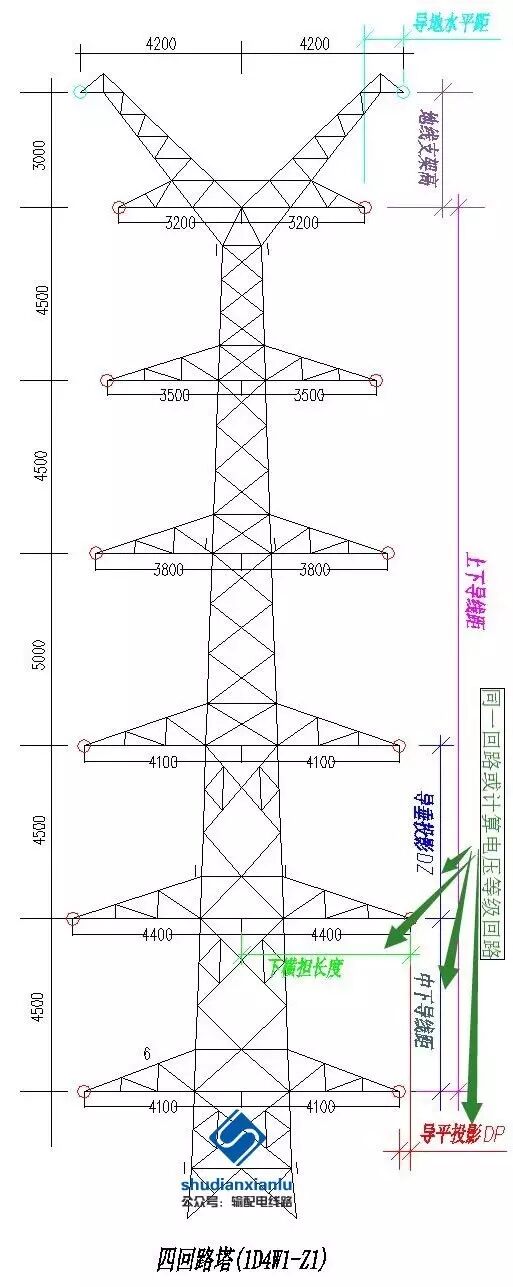

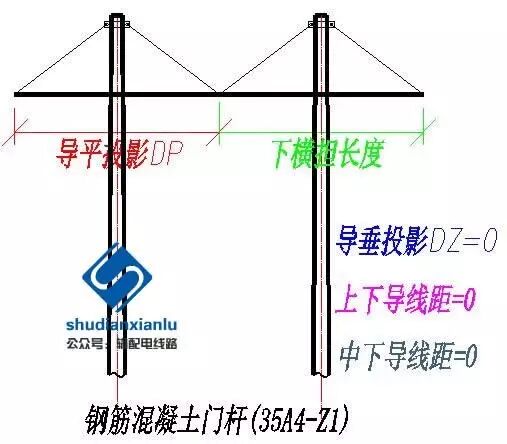

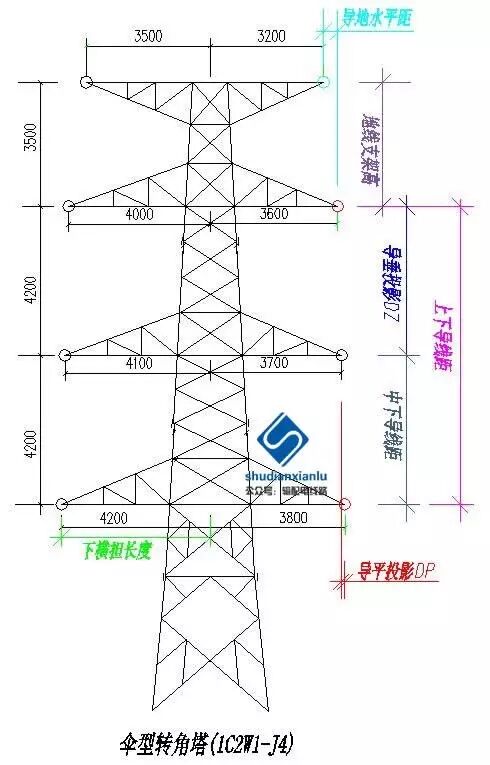

4.4 多回塔

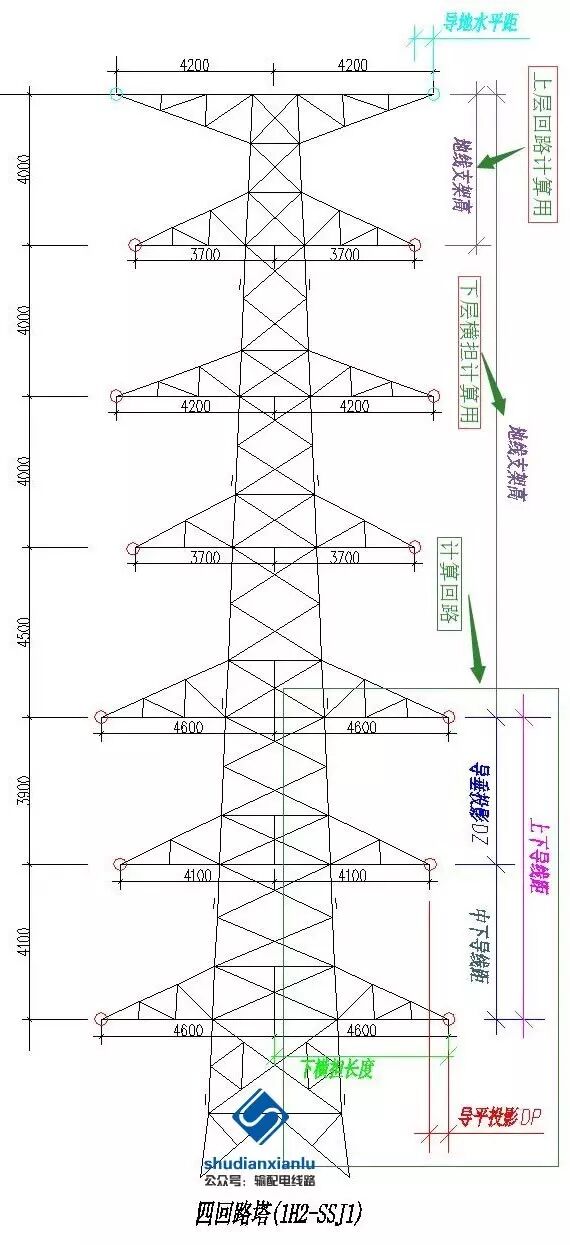

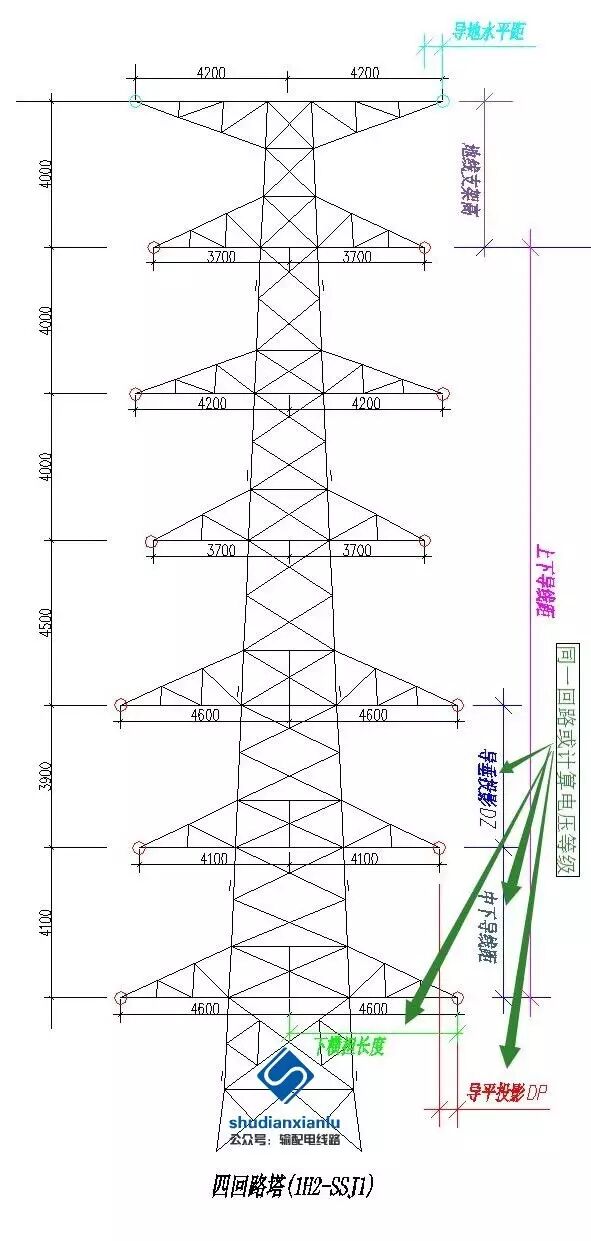

上下层回路单独设计考虑时可以按下图建库。如果设计时只建设上层回路,下层回路作为备用时,跨越与对地距离要按下层回路计算考虑。
