三维激光扫描和 BIM 技术在近几年的工程建设行业可谓是“最佳拍档”,他们的结合给建筑工程产业带来了第二次“科技革命”,替项目人员们省去了不少传统程序上的麻烦。无论是在项目设计/施工/运维管理全生命周期的任何阶段,三维激光扫描技术都可以高效、完整地记录施工现场的复杂情况,并与 BIM 模型集成,为工程质量检查、工程验收带来巨大帮助。
机械工业第六设计研究院有限公司(以下简称中机六院)在大型工厂和园区规划、市政和环境工程等许多方面具有国内一流的工程技术。中机六院在2015年5月首次购入 FARO Laser Scanner Focus3D X 330 三维激光扫描仪,并在之后购入 FARO Freestyle3D 手持式三维扫描仪以应对复杂区域及设备的数据采集。
“我们想将三维激光扫描技术与 BIM相集合,解决项目中的工厂改建图纸资料缺失,现场环境复杂,数据采集困难导致项目难实施,以及土方算量等实际应用问题, 选择法如的关键原因不仅仅是高性价比,其操作简单,数据准确,售前与售后的服务技术培训深入,以项目为指导。法如三维扫描仪的高精度能够帮助我们更好地获取现有建筑、场地、厂房内部管道与设施设备的点云数据,通过齐全的后期配套软件比如 FARO SCENE,大大提高了数据采集及模型复建的工作效率。”

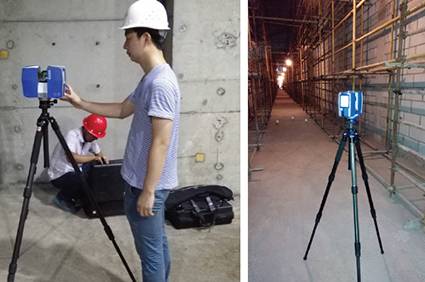

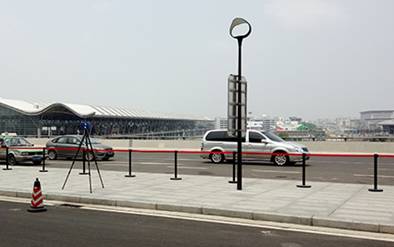

使用 FARO Laser Scanner Focus3D X 330 扫描郑州机场 T2 航站楼路况环境
在购入设备后的两年内,FARO 扫描仪相继被用于土方算量、工厂逆向建模、竣工模型检测、外立面施工图设计和外立面石材算量等13个项目,均取得了良好的经济效益和市场效益,在不到1年的时间内就获得投资回报。
激光扫描技术对于工程现场最大的优势在于优化现场人员原始的作业方式。

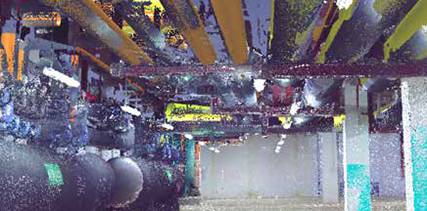

在广西中烟南宁卷烟厂原址技改项目中,中机六院遇到的挑战是工厂原址改造存在图纸资料缺失、技改与生产协调困难等问题。经过项目团队的研究分析,决定采用基于三维激光扫描的逆向工程和地下管网勘探相结合的技术进行数据采集。为了捕捉厂房的每一个细节,FARO Focus3D 被放在不同的位置,从而获取每个场景的点云。

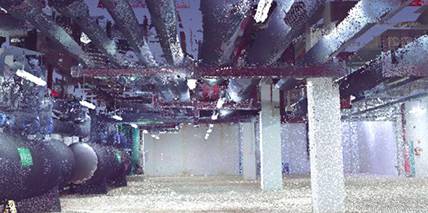

作为 SCENE 软件的参照物,多个配准球靶或‘标记’被放在扫描区域内来整合不同组合的点云数据。使用该软件的集成功能,工程师们可以将多组数据汇总到一份文件中,进而形成整个空间的完整点云模型。

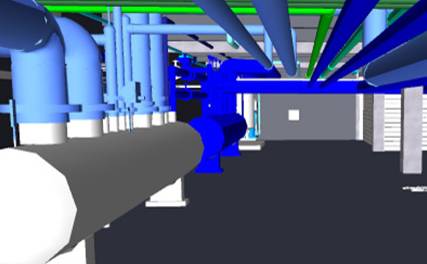

项目团队通过此方法解决了原始图纸缺失、难以确定关键现状数据等一系列问题。法如三维激光扫描的逆向工程技术和中机六院自主开发的运维管理平台结合应用,使得广西中烟南宁卷烟厂项目在中国勘察设计协会举办的2016年“创新杯”建筑信息模型(BIM)设计大赛中获得拓展应用优秀 BIM 应用奖(省部级二等奖)。

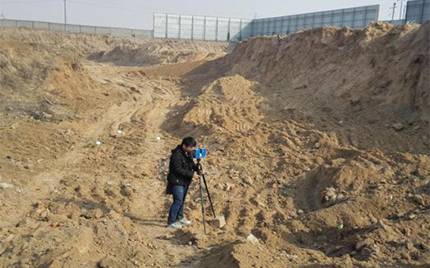

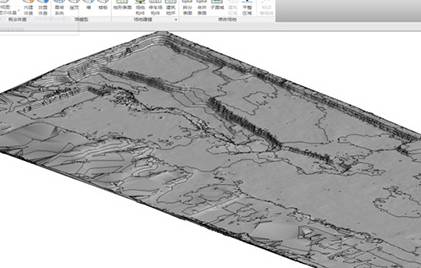

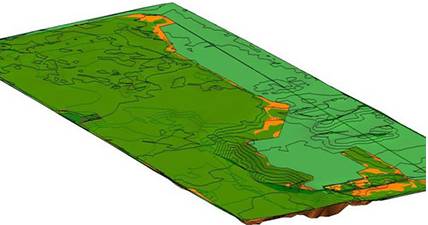

在中机六院高科技信息园项目中,项目小组应用法如三维激光扫描结合BIM技术对基坑开挖进行了快速的土方平衡计算。
在中机六院高科技信息园项目中,项目小组应用法如三维激光扫描结合BIM技术对基坑开挖进行了快速的土方平衡计算。
FARO Focus3D X 330 最远扫描距离可达330米,高速扫描每秒可采集976000个点。相较于传统的GPS 测量采集区域特征离散点并划分网格计算相比,大大提高了计算效率和准确性,计算结果也得到了项目多方验证认同。实现了施工数据与设计数据的无缝融合,为工程总承包管理中的工程量计算及 BIM 的深入应用提供了新的应用技术点。
中机六院的刘岩先生表示,希望将三维激光扫描技术更多的运用到智能工程、快速建模等方面,充分发挥三维扫描技术在各方面的优势,帮助项目团队更轻松、高效的完成任务。也希望通过与 FARO 的合作,实现 BIM 技术在工程应用领域中更多的突破。

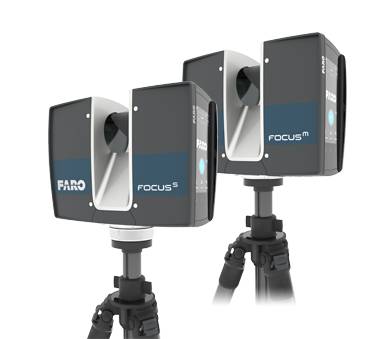

精度—双轴补偿器和角测量功能保证测量精度
温度—适应-20℃ 至 55℃确保极端环境作业
补偿—现场补偿功能确保扫描数据质量
防护—密封设计达到工业标准异物防护IP54级
便携—尺寸小、重量轻、配备便携手提箱
