无后坐力高频摇振最先被特种纸企业接受，其优势是在不调整生产工艺的情况下，能够使上网浆料纤维分散排列，消除絮凝，降低纵横比，从而改善纸页的平整性、匀度和纵横抗张强度。
1.简介

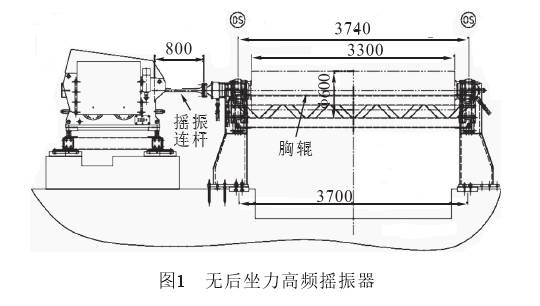

无后坐力高频摇振使胸辊来回往复震动，有效地优化了成形部的脱水。摇振系统由胸辊和摇振单元组成，无冲击摇振器产生可调节的谐波重力，这种重力将通过一个摇振连杆传递到轴向的胸辊上，维持振动产生各要素的平衡。用这种方法，力将不会被传递到外部，所以不产生任何反作用力。通过直接安装在胸辊轴向的一台高频摇网器，使胸辊在轴向产生高频率的往复振动并带动成形网一起振动，还可以随着网速的变化、摇振系数自动调整振幅和频率，使纸页的厚度和定量均匀一致，达到纸页最佳成形效果（图1）。
![]()
2.工作原理

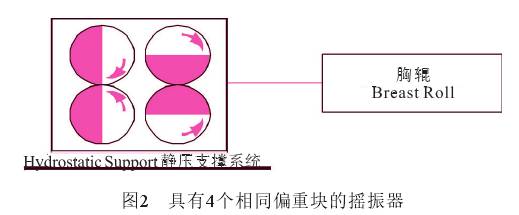

无后坐力高频摇振器的核心为四个相同的偏重块，根据偏重块中心偏移的原理，当其高速围绕一点旋转时，产生一个圆周方向的力。使用4个偏重块同时旋转，它们共同的重心只能在胸辊中心线方向移动，这样除了水平方向的力外，其他所有的力均被保持相向角度的偏重块所抵消（图2）。
![]()
⑴通过偏心轮的旋转产生摇振力；
⑵采用对称的偏心轮的运行消除了垂直方向的振动；
⑶通过调整水平方向偏心轮对的相位差调整震动的幅度；
⑷通过调整偏心轮对的旋转频率实现震动频率的调整；
⑸采用精密的静压轨道系统将运动系统的反作用力降至最低；
⑹对安装基础无任何反作用力，基础仅仅需要承担摇振器本身的质量。
无后坐力高频摇振器包括3台电动机，分别为抱闸式变频主传动电机、振幅调节伺服电机和润滑系统供油电机。
3.适用范围及性能
无后坐力高频摇振器适用于：
⑴长网纸机、叠网纸机；
⑵高定量或者对成纸质量要求特别高的纸种；
⑶提供最大50 kN的摇振力；
⑷提供最高每分钟500次的摇振频率；
⑸提供最大25mm的摇振振幅。

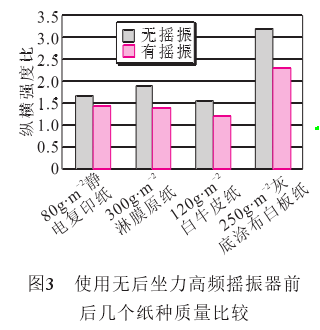

使用无后坐力高频摇振器前后几个纸种使用效果的对比见图3。
![]()
4.中心点的定位
摇振装置处于停止状态即零振幅状态定为此装置的中心位置，此装置的定位器为左右双侧定位，蝶形弹簧与压缩弹簧双级复位减振式设计，压缩弹簧内部轴销调整范围0~0.75mm，充分保证了系统快速复位的准确性并有效降低偏重装置与箱体撞击产生的噪音。
5.智能控制

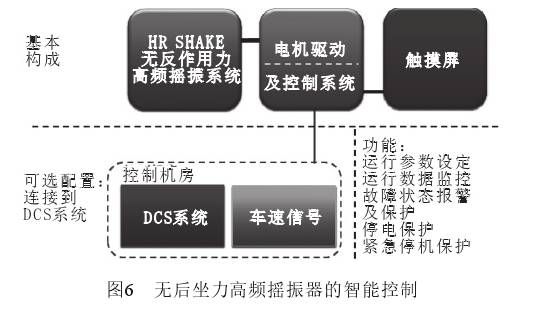

简单易用的触摸屏操作界面，实时设定摇振频率，实时设定摇振振幅，完善的监控保护系统，可以根据纸机车速的变化自动设定参数，断电自动保护（图6）。
![]()
6.结论
用于单点胸辊的无后坐力高频摇振器，能有效地改善纤维均匀分布并增加横向纤维的排列。从而获得良好的成形质量和较低的纵横向抗张强度比，显著提高纸张的整体质量，增加效益，值得推广应用。
