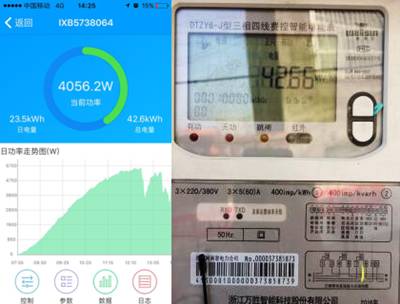

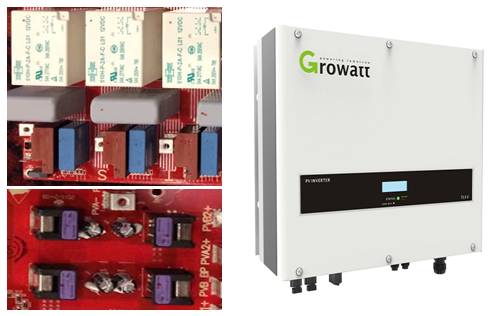

逆变器在整个光伏系统当中除了担任直流转交流的工作外，电站的所有动态运行数据都是在逆变器侧完成，电量计算也是其中一部分。逆变器通过内置的电流传感器和电压采样电路，采集到电压电流数据，通过软件算法，计算出发电量，显示在逆变器屏幕及监控平台上。
![]()
逆变器发电量的计算，涉及到电压及电流的检测。从电流传感器到计算芯片，还有一段硬件采样处理电路，电流传感器的精度约为±0.5%，加上硬件采样电路和软件计算，总体精度约为±1%。

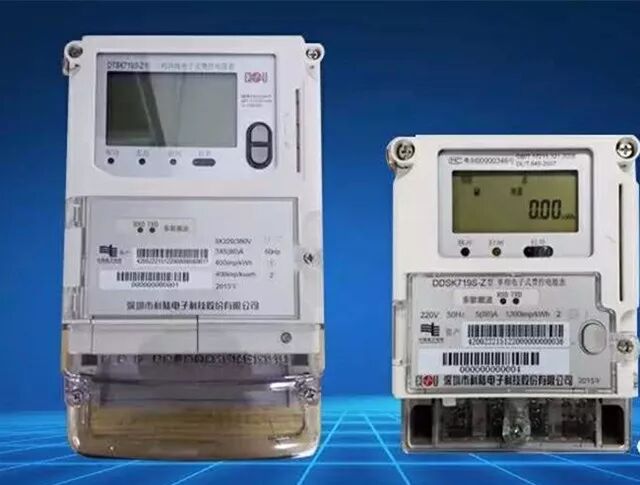

目前电能计量表有很多类型，但是计量电量的原理实质上都是相通的，以电子式电能表为例，接入被测电路的电流、电压传感器，将数据经模块转换器转换后，输入微处理器进行分析、处理，通过显示屏显示分时计量的正反向有功、无功电量。
![]()
跟逆变器一样，电表的测量也是有误差的，单相或三相电表，在铭牌上都会有标注精度等级0.2S、0.5S、1.0S、2.0S级等，意思是允许在±0.2%、±0.5%、±1.0%、±2.0%之内的误差，目前居民普遍使用的电表的精度等级是1.0S的，所以有±1%的误差。

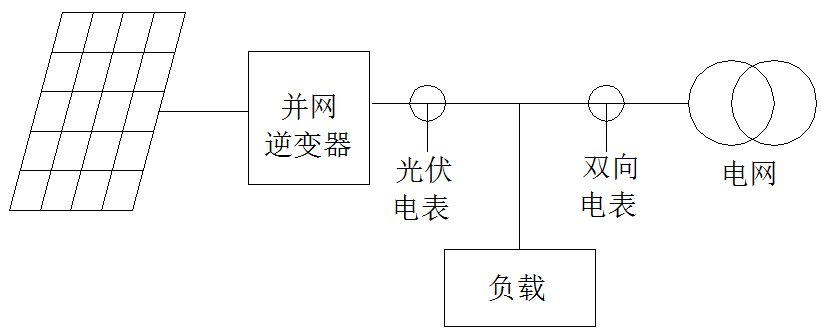

知道了电量的基本计量规则，下面以实际案例，建立一个数学模型来看看不同情况下逆变器显示电量及电能表显示电量的差异。
案例：河南地区一个10KW光伏电站，输出为三相380V并网，采用growatt 10000TL3-S机型一台，逆变器输出侧使用6平方铜线接入，逆变器输出侧到电能表距离为30米。一天发电量按满载4小时计算，一天发电量为：10KW*4h=40KWH
![]()
线缆损耗计算公式：
△W=I2RT (1)
R=ρL／S (2)
通过公式及线缆的长度、大小可计算出三根输出相线的损耗为0.16KWH
▌情况一：逆变器电流测量精度为-1%，电表测量误差﹢1%
逆变器检测的输出电流：
I=15.2A*（1-1%）=15.05A
逆变器显示发电量W1=UIT=39.6度
电表显示发电量W2=40.2度
结论：W1<W2
▌情况二：逆变器电流测量精度为﹢1%，电表测量误差﹣1%
与情况一类似的计算可得出：
逆变器显示发电量W1= 40.4度
电表显示发电量W2=39.4度
结论：W1>W2
▌情况三：逆变器电流测量精度为-1%，电表测量误差-1%
与情况一类似的计算可得出：
逆变器显示发电量W1=39.6度
电表显示发电量W2=39.4度
结论：W1>W2
▌情况四：逆变器电流测量精度为+1%，电表测量误差+1%
与情况一类似的计算可得出：
逆变器显示发电量W1=40.2度
电表显示发电量W2=40.2度
结论： W1=W2
![]()
以上列举的四种情况，其实都是一种数学模型，只是让大家简单的了解其中的道理，而具体情况比上述四种情况复杂很多。逆变器电压采样误差、温度影响、采样误差的不确定性、逆变器及电表校准系数、线缆的材质粗细及长度、接线端子的接触损耗等等都会影响着电量测量的准确性。所以，电表显示的电量与逆变器显示的电量总是会有或多或少的差异，这都是正常现象。正常的状态下，一般认为，逆变器到电表的连接线缆距离在50米以内的情况下，电表与逆变器发电量显示值在2%之内的偏差都是可接受的。
![]()
▼
