0AM DSG 7速干式 双离合变速箱基本资料


从0AM变速器拆装看专用工具使用


0AM型干式7速DSG变速器自上市以来厂家在质保方面确实要比其它任何一款变速器的质保时间都要长,无论是一汽大众还是上海大众都推出了4年15W公里的质保周期。因此一开始大家在想修这款变速器肯定不会那么容易了,要耐心等待4年后再说。但殊不知我们中国是一个特殊环境的市场再加上新产品特有的先天的设计缺陷(应该说是水土不服),所以问题还是不断4S店的维修我们就不说了,我们在外边所接触0AM问题大多都跟事故有关,那么也就是说我们的新手太多了再加上道路条件还有点差,所以一不小心就把壳体给撞坏了。壳体坏了换一个不就完事了吗?没想到大家似乎感觉在这方面运气都不怎么好,换完壳体后要么没有倒档要么就没有一档,要么匹配设置中断要么故障代码频出,总而言之一次性解决问题的几率不高。那么原因何在呢?个人认为有两块:一块是变速器自身保护问题(瞬间剧烈撞击带来的离合器形变),另外一块就是大家在维修中的不规范操作引起的。其中问题主要集中在双离合器的拆装和间隙调整方面上。有时候跟拆卸有关有时候跟安装有关,有时候就是间隙调整(有时间在具体描述),当然也有对离合器的保护不当引起的问题(摩擦片上弄上油污或摔碰)。
大家都知道双离合器总成的内齿毂花键槽与输入轴间的花键槽是紧配合的,所以有人在拆卸时通过野蛮的撬压取出来的,而在安装时又是通过敲击砸进去的,这样的操作无非带来的就是离合器本体的形变,从而影响双离合器正常的自由间隙准确性也因此出现了那么多的问题。其实在拆装时我们稍微动一些脑筋开发一些方便的工具就可以满足拆装要求了。另外一块就是双离合器间隙的精调,维修手册已经描述得很清楚了,小学的加减法(包括离合器本身的公差)很容易得到标准值(不定性是一个多变数值)。这样当我们掌握了间隙的调整再加上专用工具的使用维修操作起来就变得简单了。

0AM波箱油和阀体油的加注

0AM波箱的阀体油和齿轮箱油是分开的,并使用两种不同型号和颜色的油。阀体部分加注的是绿色的阀体专用油,加注量为1。1L ,油号为G 004 000,此种油市场上不易购得,建议大家在拆装波箱时不要拆开阀体侧盖,只拆开阀体总成与波箱的连接螺丝(T45),这样就不会浪费阀体专用油了,省去购买的麻烦。

齿轮箱部的专用油为淡黄色,加注量为1。7L ,油号为G 052 171,如买不到可用大众专用波箱油替代。

阀体部分只有放油孔,没有加油孔,只能从透汽孔加注。

齿轮箱油加注孔在阀体的上部有个内六角的加油螺丝。

纠正 :::阀体部分只有放油孔,没有加油孔,只能从透汽孔加注。

正确的方法:

齿轮箱只有放油孔,没有加油孔,只能从透汽孔加注。

阀体部分加注孔在阀体的上部有个内六角的加油螺丝,下部是个内六角的放油螺丝

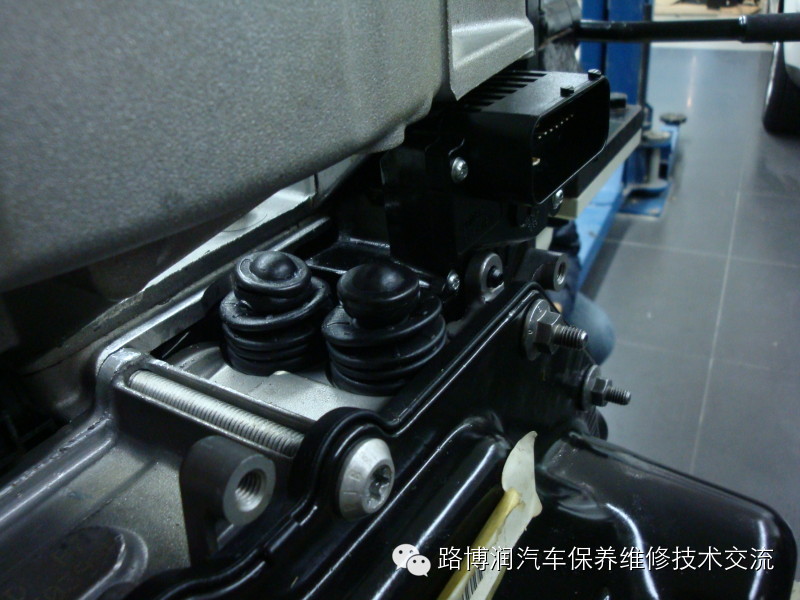

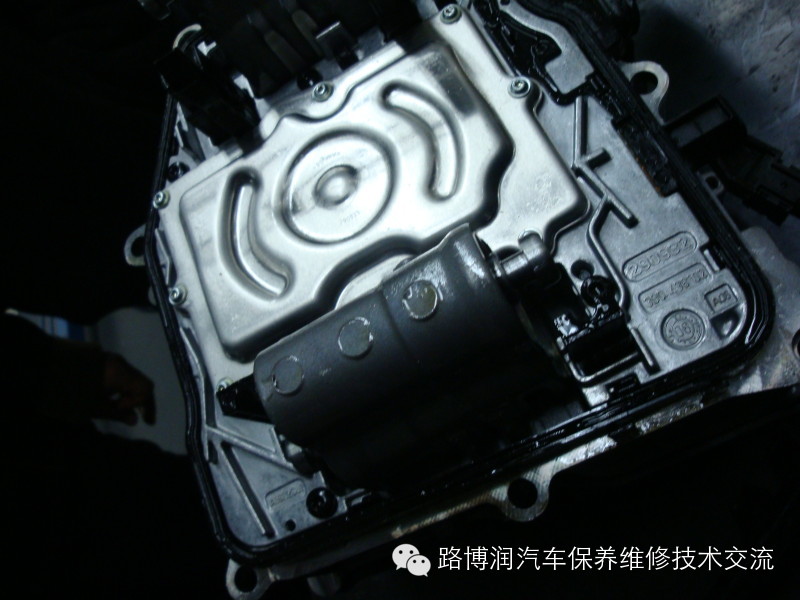

0AM变速箱在车上更换电液控制单元时的注意事项

0AM变速箱在车上更换电液控制单元时注意事项:

1。用5052进行空档设置,将所有拔叉置于空档,如果没有5052时可将变速箱驻车推杆下方的黑色塑料盖拆下,用工具将拔叉拔到空档。如6|R拔叉不回到空档,控制单元将无法取下。

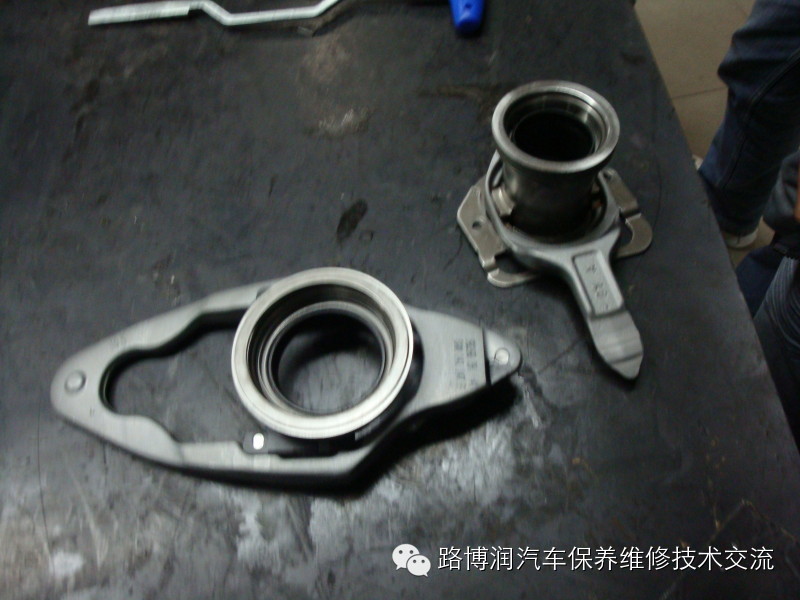

2。拆下控制单元进用专用工具撬开K1,K2离合器的拔叉,否则可能损坏控制单元的离合器伺服器。

0AM波箱双离合器的拆装

0AM波箱双离合器的拆卸步骤:

1。拆下K1离合器片与输入轴1的连接卡环,取下K1离合器片的连接盘。

2。拆下输入轴2与双离合器轴承的连接卡环。

3。用拉马拉出双离合器总成。

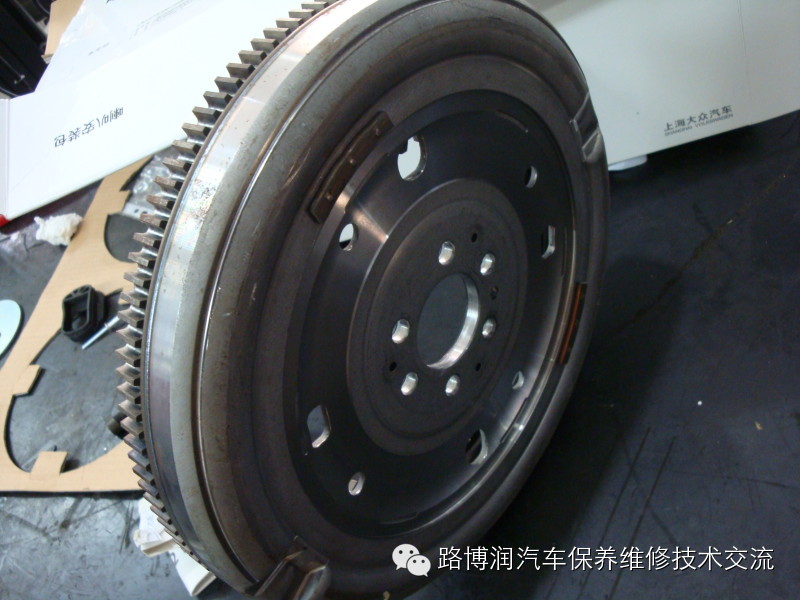

看一下七挡双离合器0AM图片

间隙调整方法

附件

拆卸图 04.JPG (103.17 KB)

拆卸图 05.JPG (106.82 KB)

拆卸图 06.JPG (122.12 KB)

拆卸图 07.JPG (113.93 KB)

拆卸图 08.JPG (124.41 KB)

拆卸图 09.JPG (95.12 KB)

拆卸图 10.JPG (97.32 KB)

拆卸图 11.JPG (106.35 KB)

拆卸图 12.JPG (87.76 KB)

拆卸图 13.JPG (157.17 KB)
